SCOUT 模塊化多功能可編程移動機器人開發平臺

SCOUT 模塊化多功能可編程移動機器人開發平臺

簡介 Introduction

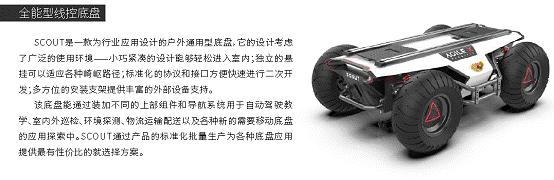

SCOUT 是一款行業應用 UGV（Unmanned Ground Vehicle）。它是一

款采用模塊化、智能化的設計理念的多功能模塊化的行業應用移動機器人開發平

臺，具有較高載荷能力和動力系統的它具有廣泛的應用領域。

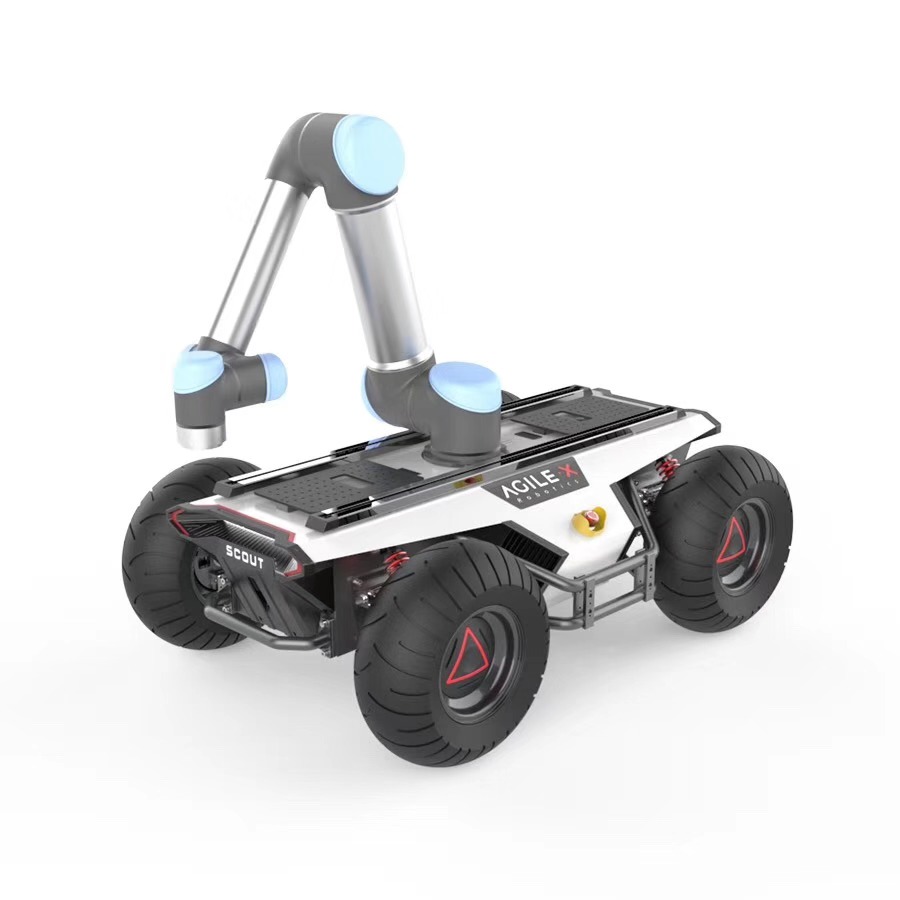

立體相機、激光雷達、GPS、IMUS、機械手等設備可選擇加裝至 SCOUT 作為擴展應用。SCOUT

可被應用到無人巡檢、安防、科研、勘探、物流等領域。

SCOUT 整體上采用了模塊化和智能化的設計思想，在動力模塊上采用充氣

膠輪與獨立懸掛的復合設計，再加上動力強勁的直流無刷伺服電機，使得

SCOUT 機器人底盤開發平臺具有很強的通過性和地面適應性，可在不同的地面

靈活運動。

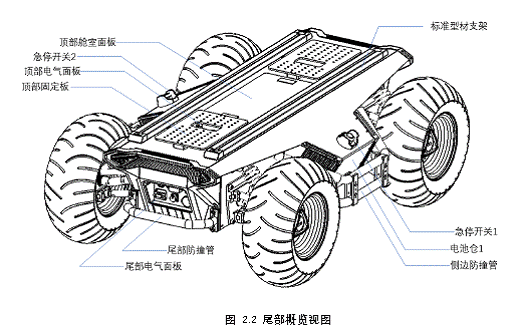

車體四周均安裝安全防撞管，可在發生緊急事故時，減緩對車體的損傷。

車體前后均安裝有燈光，前側采用白光設計，可進行照明；尾部采用顯眼

的紅色，可用作警示燈和指示燈。

左右兩側分別有一個緊急停車開關，采用冗余設計，使得在發生緊急情況

時可快速進行緊急停車操作，避免發生安全事故，降低或避免不必要的損失。

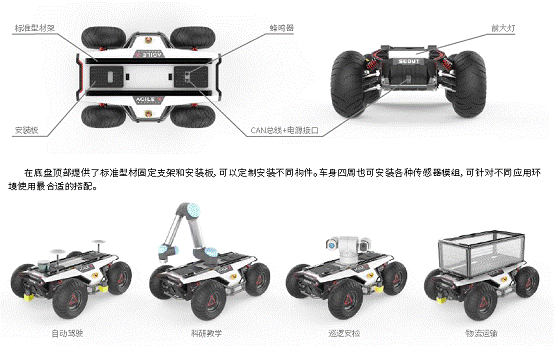

在汽車的尾部和頂部均配置了開放的電氣接口和通訊接口，方便客戶進行

二次開發，電氣接口在設計選型上采用了航空防水接插件，一方面利用客戶的

擴展和使用，另外一方面使得機器人平臺可以在一些嚴苛的環境種使用。

在車體頂部有一個卡口式的開放艙室預留給用戶使用。

1.1 產品列表

名稱 數量

SCOUT 機器人本體 X 1

鑰匙鎖 X 1

電池充電器(AC 220V) X 1

航空插頭公頭（4Pin） X 2

遙控器(選配) X 1

1.2 性能參數

參數類型 項目 指標

機械參數

長 x 寬 x 高（mm ） 1080 X 726 X 336

軸距 (mm) 648

前 / 后輪距 576 / 576

車體重量（Kg） 45~50

電池類型 鋰電池 24V 30aH

電機 直流無刷 4 X 200W

減速箱 1：32

驅動形式 四輪獨立驅動

懸架 單搖臂獨立懸架

轉向 四輪差速轉向

安全裝備 伺服剎車/防撞管

性能參數指針

空載最高車速（m/s） ≤ 1.5

最小轉彎半徑 可原地轉彎

最大爬坡能力 ≥ 30°

最小離地間隙 135

控制參數

控制模式 遙控控制

控制指令模式

遙控器 2.4G / 極限距離 1Km

通訊接口 CAN / RS232

1.3開發所需

SCOUT 出廠時可選配 DJI 遙控器，用戶可以通過遙控器控制 SCOUT 移動機

器人底盤，完成移動和旋轉操作；SCOUT 配備了 CAN 和 RS232，用戶可以通

過 CAN 和 RS232 接口進行二次開發.

應用案例：

百度無人駕駛訓練(UFO飛碟超低底盤)

普渡大學校園無人駕駛車

華為榮耀5G遙控機器人

北理工無人車科研項目

礦大搜救機器人路徑導航

華東師范大學機器人運動與視覺實驗室(沙漠種樹機器人)

… …
