貓糧自動分配器

貓糧自動分配器

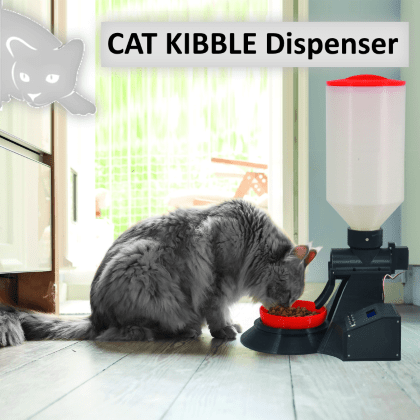

它通過提供每日貓食量，在預設時間自動為寵物提供食物。

養寵物需要承擔很大的責任，首先是給他們食物；不幸的是，繁忙的生活方式和強制的工作時間并不能滿足我們四腳朋友的需要，而且任何靠自己生活的人都很難按時提供寵物餐。為了解決任何寵物主人，特別是貓和狗主人都非常重視的問題，我們?cè)O(shè)計了一種稱為Felixmatic的設備：它是一種實用的自動干食分配器，為貓（或小狗）配備了一個大容量容器，可以很容易地從頂部打開，當它是一個碗收集kibble時，它是PPLIDE。我們知道我們已經可以在市場上找到自動售貨機，但是，我們的例子是獨特的，因?yàn)樗梢跃幊虨槊刻?餐，以提供非常精確的數量的干糧。

項目

分配器的工作方式比市場上的普通產品更為復雜和完整，事實上，它不僅提供食物，而且還提供我們確定的確切劑量；基本上，在預先設定的時間，容器底部的耳蝸會轉動，并在碗中滴下一定量的kibble，由專門的衛士進行調節。右側傳感器。

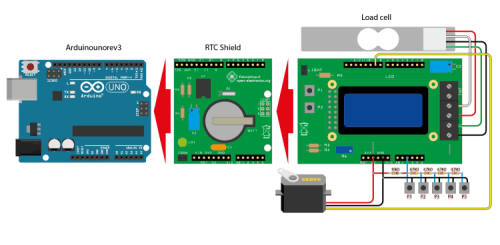

為了實現這一功能，我們的點膠機由一個機械部分和一個電子部分組成；前者由PLA、3-D打印部件組裝而成，而電子部分由一個Arduino UNO板組成，我們?cè)谠摪迳蠎?yīng)用了一個RTC屏蔽，一個帶LCD顯示屏的特定屏蔽，一個連續旋轉的模型。伺服和稱重傳感器；后者用于稱重干燥食物的量，一旦達到所需的量，伺服操作耳蝸停止。LCD顯示器通過Arduino板的插腳8、3、5、6、7進行管理；相反，稱重傳感器通過A0插腳進行讀取，它本身提供模擬信號。為了設計簡單，我們決定使用專門用于測量和重量顯示的屏蔽，如圖所示與Arduino UNO Rev.3接口，并連接到稱重傳感器。這個被稱為重量防護罩的防護罩安裝了一個8個字符的2行液晶顯示屏，在我們的項目中，它被用來安裝機器。除顯示器外，我們還集成了INA125，一種專門為測量?jī)x器（如天平）開發的高精度放大器。我們將在這個屏蔽上焊接鍵連接，這將遵循這些頁面上提出的接線圖（圖1），顯示與稱重傳感器的連接（我們已經為這些連接提供了一個接線板）。

如你所見，五個常開的鍵必須連接到公共接地，電阻的刻度，因?yàn)槲覀儗⑹褂肁/D轉換器讀取它們以保存Arduino的線路；基本上，由Arduino的5 V供電的多個分頻器在A2模擬線路上輸出8 V，。

0V for P1;

1,7V for P2;

2,53V for P3;

2,92 for P4;

3,26V for P5.

圖 1

稱重傳感器的重量可達1.000克，其主體由鋁合金制成；輸出靈敏度為1 mV/V（±0.15 mV），非線性（滿刻度）為0.05%；滿刻度滯后為0.05%。在10°C的滿刻度下，由于熱推導產生的誤差為0.05%。電池的輸入電阻為1千歐（±10歐姆），與輸出電阻相同。絕緣電阻為2.000 mohm，工作溫度范圍為-10°C至+55°C。為了連接稱重傳感器，有四根電線：

rad為正（5伏）；

黑色為負（GND）；

綠色是OUT +；

白色是OUT–。

四根電線必須延伸到重量護罩右側的接線板上。

固件

#include <LiquidCrystal.h>來管理LCD 8×2監視器

#include <EEPROM.h>在eeprom中寫入一些值

#include <Wire.h>與RTC的接口

#include <DS1307RTC.h>管理rtc

#include <TimeLib.h>方便管理已用時間

讓我們來看一下代碼中的主要變量和函數，這樣您就可以輕松地為其他目的定制項目。

為了管理稱重傳感器檢測到的值，我們包括5個變量，其中4個變量用于校準稱重傳感器本身：

loadA 凈重量（皮重，單位：克）；

AnalogvalA 稱重傳感器讀取的與load相關的克數相對應的類似物的重量；

loadB任何載荷的重量（單位：g）；

AnalogvalB稱重傳感器讀取的與克數相對應且與loadB相關的模擬值重量；

第五個變量是模擬值average，它將包含使用稱重傳感器測量的有效重量的結果，即凈重，對應發行的kibble克數。注意，loada是用來計算皮重的，這使得分配器可以將kibble的設定重量減去皮重，放到碗中。

在固件中，還有兩個數據陣列：

MealHour[10]

MealMinute[10]

如你所見，這些陣列包含食物的分配時間，并將在每次打開分配器時進行計算。在此階段中，草圖將初始化串行端口（通過該端口，您可以使用PC監視程序調試）和LCD。之后，它將調用函數 ResetMeals() and Initialize().

reset meals（）函數重置與進餐分配相關的存儲單元：在EEPROM（其結構如表1所示）中，通過設置一個標志來設置有效進餐分配，該標志在每天00.00恢復為零，再次由reset meals（）函數設置，因此允許重新開始一天的進餐周期。

函數initialize（）調用其內部的其他函數：

reset()

load()

sort()

函數reset（）允許重置數組mealhour[]和mealminute[]，以確保這些變量沒有錯誤的值。

load（）例程負責從eeprom中獲取值，并將其復制到作為參數傳遞的數組中。

最后，sort（）函數負責使用算法（冒泡排序）對數組進行排序，當我們希望確保進餐時間由分配器自動管理時，它非常有用，即使它們是隨機存儲的，而不是以增加的方式存儲的，因此確保您的寵物在正確的時間吃飯。

分配器工作核心的最后一個功能稱為supply（）：它是一個功能，當調用時，根據稱重傳感器檢測到的重量來管理伺服；換句話說，例程命令伺服向上旋轉，直到稱重傳感器向Arduino提供與DoS對應的重量相等的讀數。e待供應，然后停止伺服。此后，伺服旋轉輸出螺旋并停止它，這樣當供給必須停止時，它就像一個分隔器阻止了kibble。

在這個例行程序中，還有一個函數unjam（）用于取消供應機構的平衡，以防某些kibble卡在節流孔中并阻止其旋轉；通過使節流孔在一個方向旋轉五次，在另一個方向旋轉五次來嘗試解鎖。如果操作完成后，食物仍有庫存，系統將在LCD上顯示錯誤消息；如果食物用完，也會發生同樣的情況，并且LCD上會顯示另一個錯誤消息。由于kibble用完或供給機構卡住而導致的供給缺失都以同樣的方式檢測到：在發送分配命令后的幾分鐘內沒有凈重。

用戶界面

現在，讓我們來看看用戶界面，它由五個鍵和安裝在重量保護板上的顯示器組成，鍵的功能如下：

P1（向下按鈕）：用于向下滾動菜單；

P2（OK按鈕）：用于確認選項；

P3（減少按鈕）：用于減少用餐次數；

P4（減少按鈕）用于增加用餐次數；

P5（分配按鈕）；只能在初始屏幕中使用（圖2），此鍵用于手動分配kibble，無論何時我們想要添加超過預設劑量的食物，或隨時供應食物。

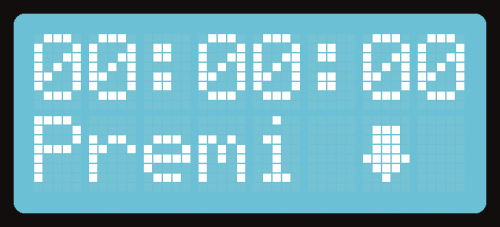

啟動系統后，您將看到主屏幕（圖2），第一行顯示當前時間（如果顯示00:00:00，則必須配置時間；我們將在下面看到如何操作）；第二行顯示單詞push，箭頭朝下：表示我們將繼續配置分配器的功能字符。特性。當我們看到這個屏幕時，我們可以按P5手動分配kibble，并決定劑量。

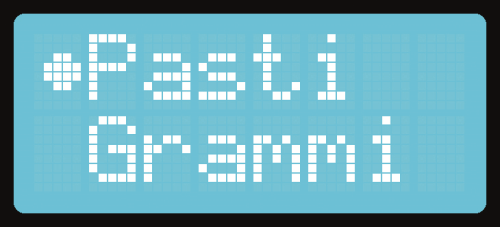

現在，您將看到菜單有兩個選項：膳食和克（圖3）。如果按兩次鍵，返回命令（圖4）將帶您返回主屏幕。

使用鍵選擇“Feeds”（膳食）選項，將打開一個菜單（圖5），您可以在其中選擇要為您的貓?zhí)峁┑纳攀硵?shù)量，最多每天9頓。

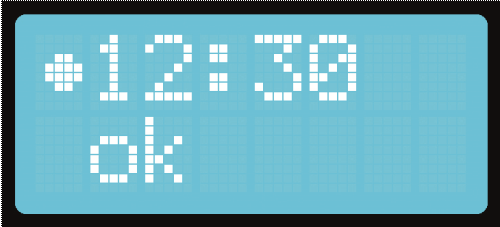

要選擇用餐數量，請使用指針停留在第一行，然后按下減少鍵（P3）以減少用餐數量。您可以按“增加”鍵（之前），這將增加一天的用餐次數。按OK確認（P2）。要返回主屏幕，請單擊“上一步”保留以前的設置。按下OK（p2）后，您將返回上一個子菜單；這用于設置進餐時間（圖6）。選擇餐數后，我們可以繼續并指示分發kibble的時間和分鐘數。例如，如果我們一天選擇三頓飯，圖6中的屏幕將顯示三次，每頓飯一次；對于每個屏幕，我們必須指示分發食物所需的時間。

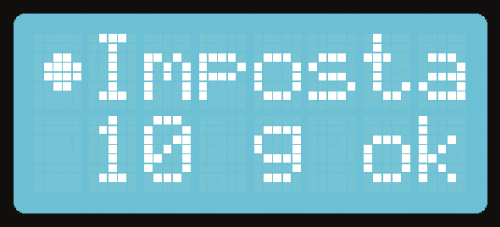

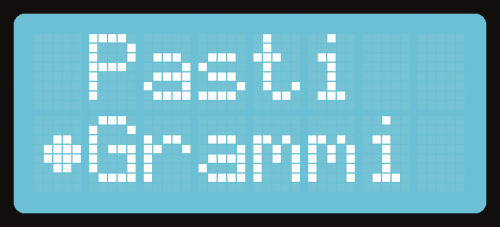

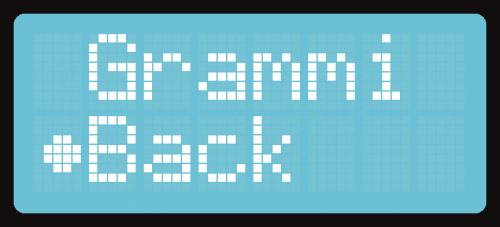

綜上所述，為了在分配器上設置顯示時鐘，放置在按鍵上，您必須將指針?lè)旁诘谝恍校缓竽梢园础霸黾踊驕p少”鍵來增加或減少與時間相對應的數字，直到您想要的時間為止。要修改分鐘數，請按“確定”，然后再次按“減少”或“增加”以使用相同的步驟選擇分鐘數。選擇小時和分鐘后，按向下移動第二行上的指針，然后按OK確認并保存確切時間。完成時間設置后，可以返回圖2所示的主屏幕。要設置每頓飯的克數，請按向下鍵；這樣您就可以進入主菜單。再向下按一次，將指針移到克數的第二行（圖7），然后按OK。打開子菜單（圖8）設置每頓飯的克數后，可以按“增加”或“減少”來調整體重。

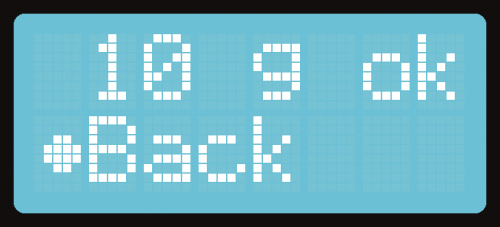

一旦你決定了每餐食物的重量（即克數），如圖9所示，移動第二行的指針，按OK保存設置。如果您不想確認新的設置，請使用指針向下滾動，直到回到上一步，然后按OK返回上一個菜單（圖9）。

機械結構

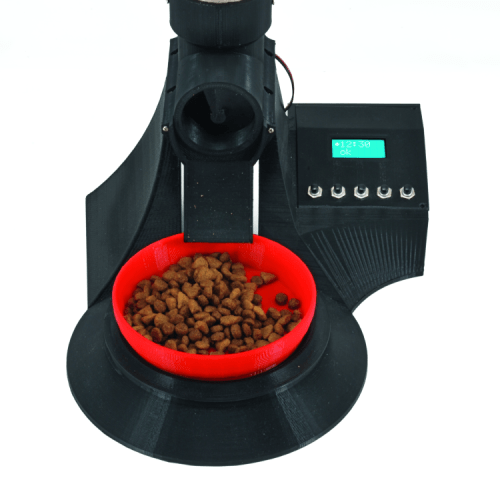

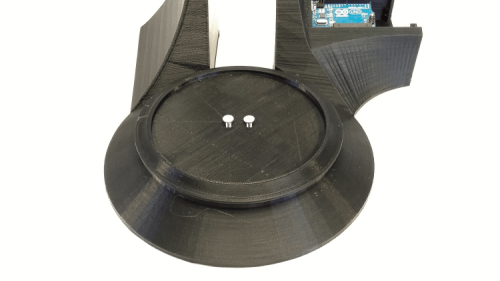

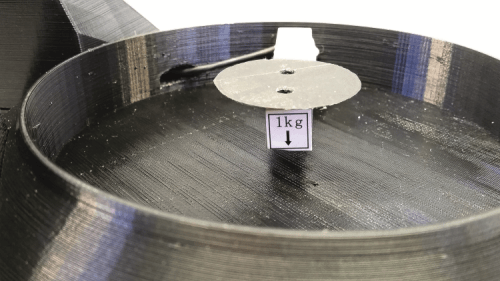

既然我們已經解釋了系統的工作原理，我們就可以進入組裝階段：電子部分放在基座上，三維打印作為機械結構的其余部分。在底座中，我們將Arduino、護罩和鑰匙放置在專用隔間的右側，如圖1所示進行連接，并將其安裝在蓋子上，使用小的自螺紋2.5×10 mm金屬螺釘固定；蓋子上印有五個鑰匙的孔和顯示器的窗口。仍然在底座內部，在實際分配器下方的部分，您將使用兩個螺釘將大理石板固定到稱重傳感器上，然后必須將哪個傳感器應用到底座上；在移動板上，您將放置收集Kibble的碗。

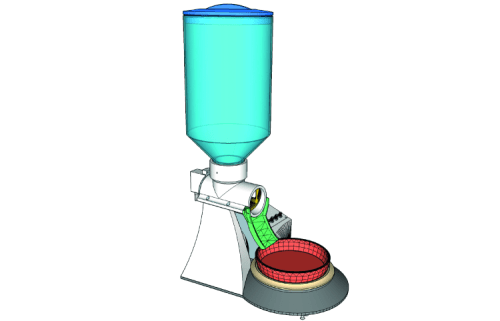

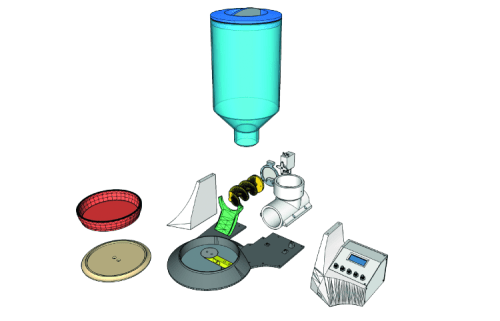

后者是3-D打印，但你也可以自己使用，前提是它的底座比放置在稱重傳感器上的移動板小（直徑），并且它足夠短以避免接觸結構的其余部分。事實上，重量并不重要，正如本文開頭所解釋的，固件計算皮重，然后將皮重減去將kibble放入碗中時檢測到的重量。圖10所示為塊，圖11所示為結構的分解圖，圖12所示為機構的內部視圖，尤其是關于基于伺服機構作用的螺旋元件的Kibble分配機構的內部視圖。

請注意，通過一個3D打印圓適配器，用兩個螺釘將固定碗的移動板應用到稱重傳感器臂上。列表1顯示允許設置供應時間的固件部分。在那一方面，清單2顯示了管理Kibble分配的固件部分：它是用于供應食物的功能。

List1

如您所見，計數器變量檢查嘗試丟棄食物的次數；如果達到5，它將提供錯誤消息，因?yàn)檫@意味著機制有問題或容器為空。

List2

在這兩種情況下，您都需要照顧它，因?yàn)闄C(jī)器不提供食物，而且……您的寵物的肚子會隆隆作響！！

結論

對于任何寵物主人來說，我們的自動售貨機都是一個有用的好主意，尤其是整個系統都是基于現有的Arduino，這使得一切變得簡單。我們建議的機制不具有約束力，因?yàn)槿魏螕碛?-D打印機的人都可以根據需要采用商用分配器。

然而，該系統可以適應其他用途，而不是嚴格地指給寵物喂食：它可以用來供應各種物質，也可以……通過提供少量的糖和煙來避免一些不良習慣，例如過度消費糖和煙……

總之，它是一個定時分配器，可以很容易地定制，這里看到用于供應食物，但也能夠管理許多其他事情。
