空間行星輪系人力雙向滾轉洗衣機

空間行星輪系人力雙向滾轉洗衣機

關鍵詞：家庭用娛樂機械 球形洗衣桶 空間行星輪系

如今，洗衣機作為一種普及的家用產品，發展十分迅速，而且科技含量不斷增加。但是我們經常面臨這樣的狀況：只需要洗小件、少量衣物，這時用大容量洗衣機就不經濟，浪費了大量的電力和水資源。同時，人們經常煩惱用手洗衣物，這樣即枯燥又累，而且洗衣粉還會傷手，很多人其實是不情愿去手洗衣服的。在這種情況下，人們就希望既能克服上述問題，又能把洗衣變成一種快樂的享受，讓樂觀的情緒去引導人洗衣服，讓洗衣的過程變?yōu)橐环N快樂的享受。現在，隨著社會的發展，洗衣技術雖然不斷發展，但是上述現實的問題卻被人忽視，所以我們針對這一問題設計了該產品，使用一種全新的洗衣理念設計了集健身娛樂洗衣于一身的產品。 主要?jiǎng)?chuàng)新點 1.洗衣桶采用透明球形外殼，美觀大方，更具視覺吸引力。 2.洗衣運動方式發生根本性的改變，洗衣球可以實現兩個方向的自轉，使水和衣服運動更復雜，洗衣效果更好。 3.將LED發光條貼于球形外殼上，當驅動洗衣球運動時，產生LED發光地球儀，娛樂性大大增強。 4.實現了脫水和洗衣兩用功能。 5.將手的舒展運動和腳的運動作為動力輸入，不僅帶來了更好的操作體驗，有益健康。 6.整體外形小巧，占地面積小，適用于家庭和宿舍使用。

簡介：

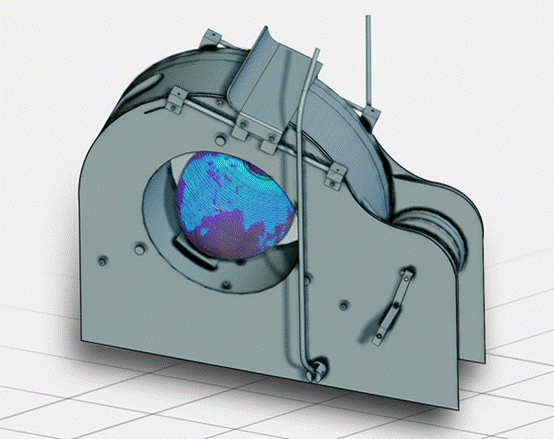

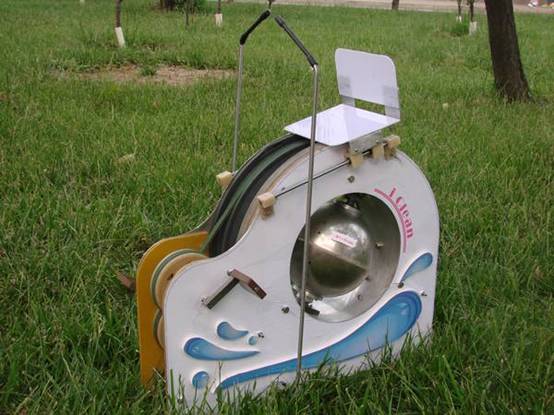

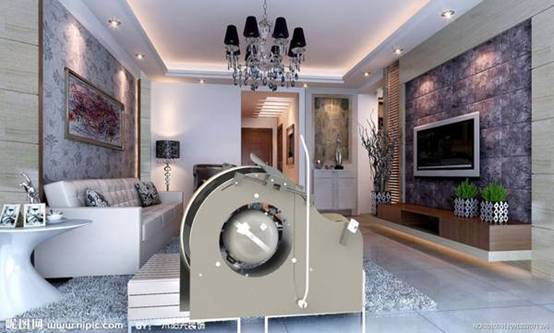

本作品的設計力求將運動協調,視覺感受，及節能使用等因素有機的結合起來，產生一種全新的，原創的家庭用娛樂機械。 該設計不但仿真了皮劃艇運動的運動過程，而且將運動產生的能量用作洗衣與衣物脫水的能量，并且提出了新的洗衣原理與運動方式，同時又將特殊的運動方式反向應用于娛樂，動態模擬了一個運動的地球。此外，作為家用機械，我們強調外形的美觀和操作的人性化，并將此滲透到設計細節中。

1

2

3

詳細介紹：

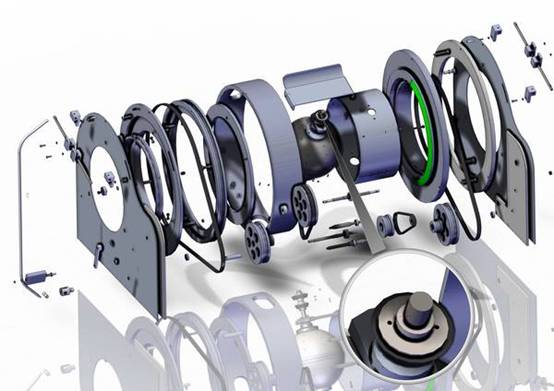

作品設計主要分四個部分：劃艇模擬部分，傳動系部分，球體固定部分，ＬＥＤ地球儀顯示部分。 1.劃艇模擬部分由踏板，搖臂和傾角可調的滑動座椅組成。使用時，雙腳并排放于踏板上，使用者坐在滑動座椅上。搖動搖臂時，雙腳伸展推動座椅后移，模擬了皮劃艇對水面的相對運動，如此反復，就動態地模擬了皮劃艇的運動。 2.傳動系部分是由搖臂（踏板軸）軸，皮帶輪，單向軸承構成。動力經搖臂（踏板）軸輸入經單向軸承作用轉變?yōu)槠л喌膯蜗蜻\(yùn)動，再經傳動系的增速將動力傳遞至洗衣球部分。 3.球體固定部分：主要由傳動軸，內凸輪，鋼珠，銷釘，彈簧組成。為方便球體打開以便裝取衣物，裝置通過內凸輪推動鋼珠及銷釘內行，從而使托盤，半球脫離，這樣半球就可打開，反向操作，銷釘受彈簧作用外行，鎖死托盤與傳動軸，這樣球體便可受力運轉。 4.ＬＥＤ地球儀顯示部分：主要由傳感器，ＳＴＣ８９Ｃ５２Ｒ４０Ｉ單片機，貼片發光二級管組成。模塊基于地球洗衣容器特殊的運動方式，利用ＰＯＶ視覺暫留原理，使球體轉動時，呈現旋轉動態地球儀的形態。

1.研究背景與意義

 ? 1.1研究背景 如今，洗衣機作為一種普及的家用產品，發展十分迅速，而且科技含量不斷增加。但是當我們經常面臨這樣的狀況：只需要洗小件、少量衣物，這時用大容量洗衣機就不經濟，浪費了大量的電力和水資源。同時，人們經常煩惱用手洗衣物，這樣即枯燥又累，而且洗衣粉還會傷手，很多人其實是不情愿去手洗衣服的。在這種情況下，人們就希望既能克服上述缺點，又能把洗衣變成一種快樂的享受，讓樂觀的情緒去引導人洗衣服，讓洗衣的過程變?yōu)橐环N快樂的享受。現在，隨著社會的發展，洗衣技術雖然不斷發展，但是上述現實的問題卻被人忽視。 ? 1.2市場調研 我們通過調研發現，現在市場上還沒有能解決上述問題的洗衣器，類似的產品也有出現，不過這些設計都只是單純的拼湊，本質的主動娛樂方式問題并沒有得到解決，而且洗衣原理也沒有得到改進。下面是四種有代表有固定安放的洗衣機，有路面運動的人力驅動洗衣機。他們的共同缺點是：只是鏈輪與洗衣單純的拼湊；洗衣原理沒有變化，外形有些呆板，沒有美觀的效果；不能洗衣脫水兩用；最重要的是缺乏娛樂的引導元素，沒有娛樂的成分，這也就解決不了本質的問題。同時這些設計占用空間大，不適合家庭的單件與少量衣服清洗。 1.3研究方案 本項目旨在解決上述所有問題，研發一種新式的快樂洗衣器，創造一種集娛樂、視覺享受、實用、方便及健康于一身的新型快樂洗衣器。本作品應用STC89C52RC40I型的單片機對LED發光條進行控制，以產生動態地球形狀（模擬地球的動態運動）。 該洗衣器成功通過視覺的吸引力引發用戶的好奇心；然后通過模擬皮劃艇運動來完成衣物的洗滌和脫水；同時對洗衣原理進行了創新，而且將洗衣與脫水置于同一球內進行；并且是洗衣和脫水兩用；本作品占地面積小，適用于家用中單件少量衣物的清洗。本設計將對現有市場上類似的洗衣器進行徹底革新，創造一種新產品。該產品的成功研發將彌補被忽視的問題，成功開拓并引領一種新型洗衣器的設計理念。 ? 2.方案設計 ? 2.1方案一 ? 2.1.1方案設計過程 首先，我們對作品進行了定位。定位為小件、少量衣物的清洗，用于家用或宿舍內使用。其次我們對洗衣筒運動方式進行了革新，利用錐齒輪配合，將輸入的動力分動為洗衣筒的繞軸自轉和公轉，使洗衣筒除了有繞軸自轉之外還有公轉。隨后又將洗衣桶設計為鍥入式球形外形大膽的改進為圓潤的球形，更加人性化，也更加具有視覺沖擊力。同時利用球殼的三個位置的相互錯動，便可完成裝衣→洗滌→脫水的相互轉換。除此之外，還加入了電動機，使人力驅動和電動機驅動可以互相轉換。動力輸入完成了第一版的設計。 ? 2.1.2方案分析評價 該設計初步實現了我們對于產品的定位、洗衣球運動方式的改變以及操作過程人性化要求，而且該作品體型小巧、外形圓潤，有很強的觀賞性。但是設計的弊端是：球面的密封難以得到有效解決；加入電動機后，不僅需要電的供應，而且有噪聲，不適合安裝在家庭或宿舍；齒輪對于加工精度，成本，安裝精度都有很高的要求。這次作品設計只是初步的嘗試和驗證。 ? 2.2方案二 ? 2.2.1方案設計過程 針對方案一所存在的缺陷和設計過程中新想到的設計方式，在利用方案一優點的基礎上，我們進行了大幅度改動。１．為了解決密封問題，我們將球的剖分方式改為平面剖分，極大減小了密封難度但仍保有洗滌脫水同一球的優點。２．去掉了電動機模塊。３．采用同步帶和碟式外徑可調的摩擦輪傳動。極大地減小了加工與裝配的精度要求，成本大幅度降低。即仿照金屬ｖ形帶無級變速原理，用兩頂尖對置碟形片擠壓摩擦輪使其外徑發生變化，從而補償裝配或磨損產生的間隙。４.同時開始加入更有吸引力的娛樂元素，即LED地球儀顯示,該模塊是基于球形洗衣容器之上，應用POV視覺暫留原理，通過STC89C52RC40I型的單片機對LED發光條的控制，使洗衣球轉動時，呈現出發光地球的形狀。 ?2.2.2方案分析評價 第二版設計解決了密封問題和傳動系制造成本及精度要求高的問題，而且進一步細化了洗滌脫水時的結構和傳動（外圈不動，圓筒轉動為洗滌；圓筒不動，外圈轉動為脫水）。但衍生了另外一些問題：小摩擦輪只能驅動一個半球，所以球體受力不均，兩球之間相互驅動很可能影響密封。而且平面密封需要較大的預緊力，增加了機構設計上的難度。 ? 2.3方案三（原型定版） ? 2.3.1方案設計過程 本次改進設計主要是針對性的解決方案二中存在的問題，并且細化了結構和設計細節，設計互補對置的固定摩擦環，不但解決了上下半球受力不均的問題，而且使自傳方向在一個公轉周期內可發生換向。同時使洗滌摩擦環與脫水摩擦環脫離，細節上仿照皮帶輪與皮帶楔形增壓原理，用錐形摩擦環和圓臺形摩擦輪增加了傳動效率，且有效地解決了由于內外緣速差引起的摩擦輪磨損問題。考慮到注排水時的氣體排除問題，設計了排氣孔解決該問題。并且對傳動系進行了計算，確定了傳動系的尺寸，確認了該結構的合理性。此外，設計將兩球密封端面改為錐面配合極大減少了密封所需預緊力，增強了密封效果，而且兩球?qū)π男愿茫\(yùn)行更平穩。半球拆卸及預緊力提供上，采用了內凸輪→鋼珠→銷釘?shù)慕Y(jié)構，保證既能輕松打開球體，又可傳遞扭矩（具體結構見工作原理）。 該方案最大的改進在于傳動系的改進。創新的使用了行星輪系將搖臂的運動與座椅（踏板）復合起來，既可由搖臂單獨驅動系統，也可由復合產生的力矩驅動系統，兩者產生的力矩是不同的。也就是說，只要手腳并用，可以產生更大的力矩，使洗衣球轉動速度加快。 ? 2.3.2方案分析評價 這次設計基本上解決了前面所述的所有問題,并且利用洗衣桶球形外形，利用LED地球儀顯示和單片機技術產生地球的七大洲的三維輪廓，娛樂成分增加。與設計意圖中“讓洗衣變成一種主動的行為和快樂的享受”相吻合。但是此次設計對加工工藝性還不是很全面。 ? 2.4方案四（縮小定版） ? 2.4.1方案設計過程 受單位已有加工條件和機床規格所限，做出與版本相同尺寸的實物不具有可行性，所以我們嘗試對版本進行了縮小。受標準件尺寸加工難度等問題（影響），裝配體的設計不能做線性縮小，所以不得不放棄實物模型中排氣孔和錐形密封的設計。接下來我們重新復核了設計數據和零件加工工藝性判定，運動仿真，出圖，加工，裝配，調試，直至作品完成。 ? 2.4.2方案分析評價 　受加工條件所限，在保留重要設計思想的條件下，完成作品的驗證。 ?

3 工作原理 ? 3.1工作過程描述 3.1.1裝衣：轉動內凸輪，凸輪推動鋼珠與銷釘內行，無孔托盤滑入軸內部，這樣無孔托盤與半球脫開。打開半球，裝入衣物。　 3.1.2合球：繼續（或反向）轉動內凸輪，鋼珠與銷釘被彈簧推出，下拉無孔托盤，銷釘通過滑槽滑向軸的銷孔處，鎖死軸與無孔托盤，傳遞扭矩。　　 3.1.3注水：將洗衣球的自傳軸與有孔軸端轉至漏水擋板斜側，打開軸端注水孔，注入適量水后，關閉軸端注水孔。 3.1.4娛樂過程：將左右踏板調整至重合位置（軸端有定位平面），操作者雙腳踩在踏板上，坐在滑動座椅，雙手抓扶左右搖臂。伸展雙腳同時扳動搖臂，搖臂軸通過單向軸承向皮帶輪輸入轉矩，皮帶輪增速帶動轉筒轉動，同時球體自傳，洗衣過程開始。座椅下滑，搖臂前移，完成了一個劃艇動作周期，如此反復。 3.1.5脫水過程：將洗衣球有孔端對準側向孔，打開軸端注水孔（也為出水孔）,旋緊脫水摩擦輪,將洗衣球出水孔旋至豎直向下出水端。將踏板重新?lián)Q至對位，踏動踏板，洗衣球在豎直方向發生自轉，水分由內球殼流向外球殼后滑至出水口端流出。此過程中，可見旋轉的發光地球圖案。 ? 3.2細節結構設計說明 3.2.1劃艇模擬部分：該部分主要形象的模擬了皮劃艇運動。設計主要由踏板，搖臂，滑動座椅三部分組成。踏板仿真了船體內腳部施力的地方。　　滑板的頂絲平面可滿足搖臂由踏板功能向飛輪功能的轉換。　　搖臂模擬了船槳的作用，并通過單向軸承向系統輸入力矩，防止了執行系統反向向搖臂施力。　　滑動座椅主要由光桿和直線軸承相互配合構成，通過光桿的傾角提供座椅回復時所需力，并且傾角可調，以適應不同人群不同力量與身材要求。 3.2.2傳動系部分：主傳動系主要由皮帶輪，平帶，單向軸承，軸構成。系統在為滿足皮帶輪包角要求的情況下，采用了二級增速機構，以匹配傳動系力和速度的要求。 分動部分：該部分主要通過錐形摩擦環圓臺形摩擦輪和傳 動軸構成。該傳動系將輸入的力分動為繞傳動軸的自傳和繞筒中心的公轉。設計上采用了錐形摩擦環與圓臺形摩擦輪以增加傳動效率，同時補償裝配（磨損）間隙。同時互補對稱的摩擦環不但使球體受力更加均勻，而且防患了波輪洗衣機問題正反向運動的過程。 3.2.3球體固定部分：該部分主要由摩擦輪傳動軸，托盤傳動軸，彈簧，銷釘構成。轉動內凸輪時，凸輪推動鋼珠內行，鋼珠推動銷釘內行，這樣，銷釘從銷孔內脫出，隨托盤順滑槽上行，這樣半球就可以被打開了。反向上述操作，半球球殼就可以被合并固定了。 閉合狀態 打開狀態 3.2.4 LED地球儀顯示部分：主要由傳感器，ＳＴＣ８９Ｃ５２Ｒ４０Ｉ單片機，貼片發光二級管組成。模塊基于地球洗衣容器特殊的運動方式，利用ＰＯＶ視覺暫留原理，使球體轉動時，呈現旋轉動態地球儀的形態。 ?

4 運動及動力分析 ? 4.1傳動機構分析 ? 4.1.1 洗衣傳動機構 按照實際設計的洗衣器的尺寸進行分析。傳動裝置如下圖4.1.1 此時，根據洗衣服的需要，總傳動比為i=0.278，即增速比3.6。輸入軸即輪一的轉速設為r,則分配一級傳動比 =0.5，則輪二轉速為2r。由于輪三與輪二在同一軸上，則輪三轉速為2r。分配二級傳動比 =5.2，則輪四轉速為0.385r。分配三級傳動比為 =0.107,則摩擦輪的轉速為3.6r，摩擦輪轉速即洗衣桶轉速。這樣在洗衣過程中，洗衣桶繞一個軸轉的轉速為3.6r，繞另一個軸轉的轉速為0.385r。實現兩個自轉方向的運動。 ? 4.1.2脫水傳動機構 傳動裝置如圖。此時，根據洗衣服的需要，總傳動比為i=0.111，即增速比9。輸入軸即與踩板相聯的輪一轉速設為r，則分配一級傳動比 =0.2，則輪二轉速為5r。由于輪三與輪二在同一軸上，則輪三轉速為5r。分配二級傳動比為 =5.17，則輪四（最大輪）轉速為0.967r。綠色軌道與摩擦輪傳動比為 =0.107，則摩擦輪轉速為9r。此時，洗衣桶只有一個高速自轉方向，以實現脫水功能。 ? 4.2運動和動力參數計算 ? 4.2.1洗衣狀態參數計算 由實驗知，當洗衣時，人（使用者）驅動搖桿的功率約為30W，其大小隨人力大小的變化而變化。由于為單程驅動，根據實驗知，則驅動輸入平均轉速約為12r/min，大小隨人力的大小變化而變化。由上分析知，一級傳動比為0.5，二級傳動比為5.2，三級傳動比為0.107。 由表查得平帶有張緊輪的效率為0.97，滾動軸承0.99，摩擦輪0.89。 表1 洗衣時皮帶輪及摩擦輪各軸運動和動力參數 軸名 功率P/W 轉矩T/(N?mm) 轉速n/(r/min) 傳動比i 效率η 輸入軸 30 23.88 12 0.5 0.96 高速軸 28．8 11.46 24 5.2 0.96 自轉軸1 27.66 57.17 4.62 0.107 0.88 自轉軸2 24.37 5.39 43.18 ? 4.2.2脫水狀態參數計算 由實驗知，當脫水時，人踩動腳踏板的功率約為35W，大小隨人力大小的變化而變化。平均轉速為72r/min，大小隨人力大小的變化而變化。由上分析知，一級傳動比為0.2，二級傳動比為5.17，三級傳動比為0.107。由表查得平帶有張緊輪的效率為0.97，滾動軸承0.99，摩擦輪0.89。 表2 脫水時皮帶輪及摩擦輪各軸運動和動力參數 軸名 功率P/W 轉矩T/(N?mm) 轉速n/(r/min) 傳動比i 效率η 輸入軸 35 4.64 72 0.2 0.96 高速軸 33.61 0.89 360 5.17 0.96 低速軸 32.28 4.42 69.63 0.107 0.88 自轉軸 28.44 0.42 650.75 ? 4.3運動和動力分析論證 ? 4.3.1洗衣狀態分析論證 從原理分析中可以看到，洗衣時，人通過手驅動搖桿，此時模仿劃船動作，手臂既可以向前后運動，同時可以向外伸展。同時為了能讓運動范圍更大以及達到運動腿部的目的，將座椅設計為可滑動的，座椅相對于底面有一個向前的傾斜角，以便當腿部伸直后，能靠重力勢自動下滑，恢復到腿部彎曲狀態，這樣反復交替。考慮到手搖為單程驅動，單程擺動約為80度。手向后拉時為加速過程，手向前推動時為減速過程。這樣使輸入軸轉動一周平均需要約5秒,計算得手搖平均轉速約為0.2r/s,即12r/min，大小隨人力大小的變化而變化。然后通過一級增速機構，此時轉速 =24 r/min；通過二級減速機構，此時轉速變?yōu)?/span> =4.62 r/min，這是洗衣球一個自轉速度；通過三級增速機構，此時摩擦輪轉速即洗衣球另一個自轉轉速 =43.18 r/min。 又因?yàn)楸驹O(shè)計采用創新的摩擦輪兩邊交換互補的摩擦方式，使洗衣器能正反轉，其中一個自轉轉動一周時，洗衣球一半順時針轉，一半逆時針轉。根據 =4.62 r/min，算得順時針轉動七秒，逆時針轉動七秒。 根據歐洲式標準：洗衣時，滾桶以每分鐘25-60轉向順時針方向轉動十五秒、停六秒，再向反時針方向轉十五秒，不斷重復直至完成洗衣。現在設計的快樂洗衣器一個轉速為 =4.62 r/min，另一個為 =43.18 r/min，順、逆時針各轉動七秒，基本符合洗衣的要求。加上有兩個方向的轉動，洗衣效果更好。 ? 4.3.2脫水狀態分析論證 從原理分析中可以看到，脫水時，搖桿不動，通過踩動腳踩板驅動洗衣球高速轉動，從而實現脫水。腳踩時是一個連續的過程，根據實驗可得到踩板輪處的平均轉速為1.2r/s左右，即72r/min左右，具體可以根據人力的變化而變化。通過一級增速機構，此時轉速約為 =360 r/min；通過二級減速機構，此時轉速變?yōu)?/span> =69.63 r/min；通過三級增速機構，即摩擦輪傳動，轉速達到 =650.75 r/min。 這時即為洗衣球脫水的轉速。 根據資料得到：根據滾筒洗衣機脫水轉速，其中大部分產品集中在800 r/min -1200 r/min，最低位400 r/min。所以本設計基本上能滿足脫水的轉速要求。 根據向心力公式 ,其中 則洗衣機脫水時的加速度 ,本設計中，脫水轉速為651 r/min，球形直徑340mm,則脫水時最大加速度為 ,則 ,脫水時最大加速度約為162倍重力加速度。因?yàn)橄匆峦盀榍蛐蔚模云骄铀俣?/span> ，則 ，則脫水平均加速度約為80倍重力加速度。 ?

 5 LED地球儀顯示設計與實現 ? 5.1工作原理與可行性分析 LED地球儀顯示模塊是基于球形洗衣容器之上，應用POV視覺暫留原理，通過STC89C52RC40I型的單片機對LED發光條的控制，使洗衣球轉動時，呈現出發光地球的立體形狀。 我們的LED發光條，每次顯示地圖時間的都在0.1s內（根據旋轉速度定，顯示的時間為球體轉一圈的時間）。并且發光條每次經過標志磁鐵時，都開始重新顯示圖形，磁鐵的位置不變，圖像顯示的起始位置不變，與上次顯示的圖形重合。那么在視神經對移動物體的印象持續的最短時間0.1s內，多次顯示圖像，對效果沒有明顯影響。 因?yàn)槭澜绲貓D有64*32個像素點，發光條上有32個LED發光二級管，每次顯示32個像素點，即一列。在每轉一整圈的過程中，依次輸出64列。那么發光條每次顯示需0.1s/64。而LED屬于冷光源，其數十千的頻閃頻率，即0.01微秒級的最短顯示時間，明顯滿足使用要求。我們使用的STC89C52RC40I型的單片機。最高支持40MHz的晶振，我們選用12MHz的晶振。機器周期為1微秒，每列顯示的指令周期為2微秒，亦滿足要求。所顯示的64*32世界地圖形狀如圖，電路的驅動程序由Keil uVision4編寫，程序編寫部分代碼截圖如圖。 ? 5.2原理圖設計及PCB圖 我們選用的是LQFP44分裝的STC89C52RC芯片，控制器電路板尺寸僅為32mm*27mm，可以直接貼在球殼上。電源選用兩塊CR2032紐扣電池串聯，進一步節約空間。?

6 強度校核 ? 6.1踏板輸出軸校核 由表2查得：踏板輸出軸的輸入功率為33.61W，轉速為360r/min，轉矩 。軸的結構設計如圖6.1（a）： 由以上可以求得支反力 36.44N； 12.36N； 55N； 7N 2）水平彎矩 圖和垂直彎矩 圖 3）畫出軸的轉矩圖： 軸的受力情況見表3. 表3 軸受力情況 載荷 水平面H 垂直面V 支反力F 彎矩M 總彎矩 扭矩T 5）按照下式求當量彎矩并畫當量彎矩圖 在這里扭轉切應力為脈動循環所以取軸的材料為45鋼，調質，硬度 。 6）校核軸的強度 由于輪上的力通過單向軸承傳給軸，所以取彎矩最大，截面直徑較小的右輪處為危險截面。截面處的強度條件為： 結論：按照彎扭合成強度校核踏板輸出軸即踏板雙聯軸的強度足夠安全。 ?

7產品制作過程 初期裝配 錐形摩擦環 球殼中心找正 轉桶的特殊卷制方法 ? 8 創新點、成本分析及應用前景 ? 8.1主要?jiǎng)?chuàng)新點 1. 洗衣桶采用透明球形外殼，美觀大方，更具視覺吸引力。 2. 洗衣運動方式發生根本性的改變，洗衣球可以實現兩個方向的自轉，使水和衣服運動更復雜，洗衣效果更好。 3. 將LED發光條貼于球形外殼上，當驅動洗衣球運動時，產生LED發光地球儀，娛樂性大大增強。 4. 實現了脫水和洗衣兩用功能。 5. 將手的舒展運動和腳的運動作為動力輸入，不僅帶來了更好的操作體驗，有益健康。 6. 整體外形小巧，占地面積小，適用于家庭和宿舍使用。 ? 8.3應用前景 本設計是一款全新概念的作品，它集視覺享受、娛樂體驗、有效實用、健康運動于一身，解決了被市場忽視的問題，加上較低的成本和小巧的外形，同時有屬于家用的大眾化產品，所以這款作品將有良好的市場價值和廣闊的市場前景。 ? 參考文獻 [1] 榮輝，付鐵，楊夢辰．機械設計基礎［Ｍ］．北京：北京理工大學出版社，2006．7． [2] 王大康,盧頌峰.機械設計課程設計（第2版）.北京工業大學出版社,2010.3. [3] 王晶．機械原理與機械設計課外實踐選題匯編——第二屆全國大學生機械創新設計大賽決賽作品集［Ｍ］．北京：高等教育出版社，2007．7． [4] 濮量貴,紀名剛.機械設計（第八版）.高等教育出版社,2006.5. [5] 夏路易，單片機技術基礎教程與實踐[M].北京：電子工業出版社，2008.1 [6] 黃智偉,全國大學生電子設計競賽訓練教程第二版[M].北京：電子工業出版社. [7] 維基百科，視覺暫留[OL].(2012-3-6)[2012-04-20]

使用說明,技術特點和優勢,適應范圍,推廣前景的技術性說明,市場分析,經濟效益預測

將衣物裝入洗衣桶注水之后，便可以坐姿一邊健身一邊洗衣，清洗和脫水一氣呵成，簡單方便實用。革新了原有洗衣機的洗衣原理，洗衣桶自傳與公轉同時存在，洗滌更充分，節省能源，集視覺享受、娛樂體驗、有效實用、健康運動于一身，適合家庭與學生宿舍中使用，占地面積小，學生使用需求量很大，在家庭中也有其不可替代的功能，解決了被市場忽視的問題，加上較低的成本和小巧的外形，所以這款作品將有良好的市場價值和廣闊的市場前景。如能投入生產，經濟效益可觀。

同類課題研究水平概述

目前市場上有腳踏動力洗衣器、腳踏式洗衣器、人力驅動洗衣器、人力洗衣器等。他們的共同缺點是：只是鏈輪與洗衣單純的拼湊；洗衣原理沒有變化，外形有些呆板，沒有美觀的效果；不能洗衣脫水兩用；最重要的是缺乏娛樂的元素，沒有娛樂的成分，這也就解決不了本質的問題。同時這些設計占用空間大，不適合家庭的單件與少量衣物清洗。 目前在已經有人申請的專利“人力洗衣機”，在達到洗凈衣物的的同時，達到小型化易攜帶、無需電力、任何人任何地方都可以使用。能兩腳操作，更具有實用性。它只需要不停的踩踏板，即可實現正反轉漂洗，漂洗之后打開排水管后，可轉換成脫水功能。但是這個過程過于機械，重復相同的動作會使人產生疲勞感。
