給圣誕老人一個驚喜：基于樹莓派和深度學習 AI的圣誕老人檢測機
來源：3XMaker 發布時間：2018年12月22日給圣誕老人一個驚喜：基于樹莓派和深度學習 AI的圣誕老人檢測機
熱門美劇《硅谷》中的人物創建了一個“不是熱狗”APP，可以確定輸入的照片是“熱狗”還是“不是熱狗”。這篇文章介紹如何使用Keras在Raspberry Pi上運行一個識別圣誕老人的深度神經網絡，僅僅用130行代碼，成功在圣誕老人來你家時點亮圣誕樹同時播放圣誕歌曲來迎接！來試試看~
今天這篇文章是使用Keras在Raspberry Pi上運行深度神經網絡的一個完整指南。
我把這個項目當做一個“不是圣誕老人”（Not Santa）檢測器，教你如何實際地實現它（并且過程中樂趣無窮）。
第一部分，我們說一下什么是“圣誕老人檢測器”（可能你不熟悉熱播美劇《硅谷》里的“不是熱狗”識別App，現在已經有人把它實現了)。
然后，我們將通過安裝TensorFlow、Keras和其他一些條件來配置樹莓派進行深度學習。
樹莓派為深度學習配置好之后，我們將繼續構建一個Python腳本，它可以:
從磁盤加載Keras模型
訪問樹莓派相機模塊/usb網絡攝像頭
應用深度學習來檢測圣誕老人是否在框內
如果發現圣誕老人，就可以訪問GPIO pin并播放音樂
那么讓我們開始吧!
什么是Not Santa檢測器？

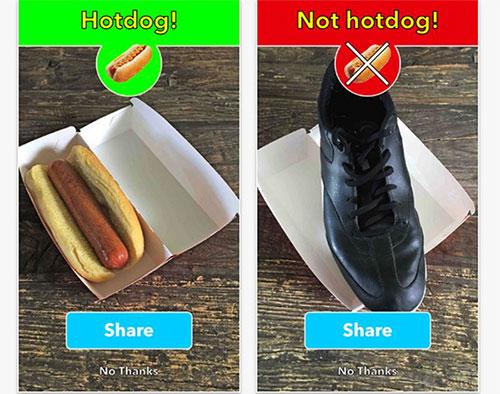

圖1：HBO美劇《硅谷》里的“不是熱狗”識別應用程序
“不是圣誕老人”檢測器靈感來自HBO美劇《硅谷》。劇中人物創建了一個App，可以確定輸入的照片是“熱狗”還是“不是熱狗”。這個節目顯然是在取笑美國硅谷的創業文化：
對機器學習和深度學習的炒作
諷刺大量手機App都毫無用處（但發明者相信他們的App將會“改變世界”）。
今天，我們決定做一個“不是圣誕老人”檢測器，它可以檢測出圣誕老人是否在一個圖像/視頻框中。
為那些不熟悉圣誕老人的人簡單說明一下，圣誕老人是一個詼諧、肥胖、白胡子、虛構的西方文化人物，會在圣誕前夜給小孩子送禮物。
不過，我們這個App并不完全是為了好玩和諷刺。我們將學習一些實用的技能，包括：
為深度學習配置樹莓派
在樹莓派上安裝Keras和TensorFlow
部署一個預訓練的卷積神經網絡到你的樹莓派上
一旦檢測到，就執行一個給定的動作
硬件配置
但是在編寫代碼之前，讓我們先來說一下我們需要的硬件。

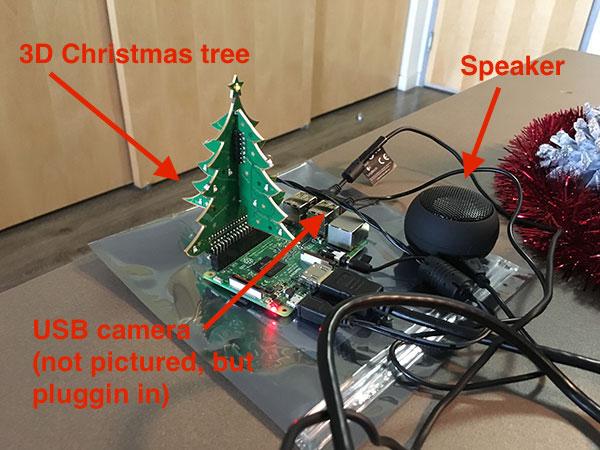

圖2：“不是圣誕老人”檢測器的設置包括樹莓派3、揚聲器、3D圣誕樹和一個網絡攝像頭，為了檢測圣誕老人，樹莓派在Python腳本中用Keras實現LeNet。
遵循這個教程，你需要：
樹莓派3（同時強烈推薦樹莓派3入門套件）
一個樹莓派相機模塊或一個USB相機。
適用樹莓派的3D圣誕樹
一組音箱
當然，這些不是全部必須的。只要有一個樹莓派+相機模塊/usb攝像頭，就能全部設置好（但是必須修改代碼，這樣它就不會試圖訪問GPIO pins或通過音箱播放音樂)。
你的設置應該與上面的圖2相似，把揚聲器、3D圣誕樹和網絡攝像頭連接在一起。我還推薦使用HDMI監視器+鍵盤來測試并調試腳本：

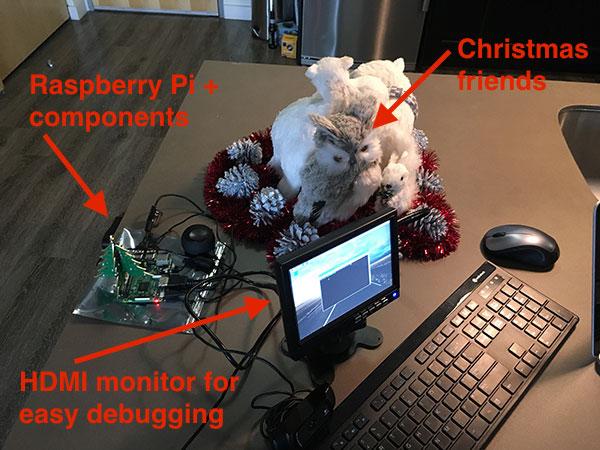

圖3：我的深度學習設置包括樹莓派和組件，以及鍵盤、鼠標和一個小的HDMI顯示器。這樣設置好后，圣誕老人來到我的圣誕樹前放禮物時一定能抓到他。
怎樣在樹莓派上安裝TensorFlow和Keras?
關于如何使用Kera來訓練卷積神經網絡，以確定圣誕老人是否處于輸入的圖像中，可以參考[1]：
我們將采用預訓練的模型，并將其部署到樹莓派上。正如我之前提到的，樹莓派不適合訓練神經網絡。但是，樹莓派可以部署訓練好的神經網絡（當然，模型需要能夠適應很小的內存占用空間）。
我假設你已經在樹莓派上安裝了OpenCV。如果還沒有，可以看[2]的教程。
建議增加樹莓派的交換空間，這能使你能夠使用Raspberry Pi SD卡來增加內存（當嘗試在內存限制的樹莓派上編譯和安裝大型庫時，這是一個關鍵步驟）。
要增加交換空間，打開 /etc/dphys-swapfile然后編輯CONF_SWAPSIZE變量：
1 2 3 4 | # set size to absolute value, leaving empty (default) then uses computed value # you most likely don't want this, unless you have a special disk situation # CONF_SWAPSIZE=100 CONF_SWAPSIZE=1024 |
我將交換空間從100MB增加到了1024MB。然后，重新啟動交換服務器：
1 2 | $ sudo /etc/init.d/dphys-swapfile stop $ sudo /etc/init.d/dphys-swapfile start |
注意：增加交換空間容易燒毀存儲卡，因此請確保恢復這個更改并在完成后重啟交換服務器。
然后，我們開始配置開發環境。
首先，使用Python 2.7創建一個名為not_santa的Python虛擬環境：
1 | $ mkvirtualenv not_santa -p python2 |
請注意，-p開關指向python2，指示Python 2.7將用于虛擬環境。
還要確保你已經把cv2.so綁定到not_santa虛擬環境中：
1 2 | $ cd ~/.virtualenvs/not_santa/lib/python2.7/site-packages $ ln -s /usr/local/lib/python2.7/site-packages/cv2.so cv2.so |
同樣，要再次確認已經用Python 2.7綁定編譯了OpenCV，還要仔細檢查cv2.so文件的路徑，以防安裝路徑與我的演示有不同。
如果你編譯了Python 3 + OpenCV綁定，創建了sym-link，然后試圖將cv2導入你的Python shell，你會得到一個令人困惑的路徑回溯，說導入失敗。
重要說明：對于接下來的幾個pip命令，要確保你處于not_santa環境，否則你會把這些包安裝到樹莓派的系統Python中。
要進入環境，只需在bash提示符下使用workon命令：
1 | $ workon not_santa |
然后，你會在bash提示符開頭看到“（not_santa）”。
確保使用以下命令在not_santa環境中安裝NumPy：
1 | $ pip install numpy |
由于我們將訪問該項目的GPIO pins，因此需要同時安裝RPi.GPIO和gpiozero：
1 | $ sudo pip install RPi.GPIO gpiozero |
現在在樹莓派上安裝TensorFlow。問題是沒有一個官方的（Google發布的）TensorFlow發行版，那就要在樹莓派上從頭開始編寫TensorFlow，參考[3]。
或者我們可以使用預先編譯的二進制文件Sam Abrahams（GitHub上有[4]）。
問題是只有兩種類型的預編譯的TensorFlow二進制文件，一個用于Python 2.7，另一個用于Python 3.4。
Raspbian Stretch發行版附帶了Python 3.5，因此，我們的版本不匹配。為了避免Python 3.4和Python 3.5之間的麻煩，我決定堅持使用Python 2.7安裝。
讓我們繼續，使用以下命令為Python 2.7安裝TensorFlow：
1 2 | $ wget https://github.com/samjabrahams/tensorflow-on-raspberry-pi/releases/download/v1.1.0/tensorflow-1.1.0-cp27-none-linux_armv7l.whl $ pip install tensorflow-1.1.0-cp27-none-linux_armv7l.whl |
TensorFlow編譯和安裝好后（我花了大約一個小時），然后需要安裝HDF5和H5py。這些庫將允許我們從磁盤加載預訓練的模型：
1 2 | $ sudo apt-get install libhdf5-serial-dev $ pip install h5py |
最后，讓我們安裝Keras和這個項目所需的其他條件：
1 2 3 | $ pip install pillow imutils $ pip install scipy --no-cache-dir $ pip install keras |
為了測試你的配置，請打開一個Python shell（在not_santa環境中）并執行以下命令：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 | $ workon not_santa $ python >>> import h5py >>> from gpiozero import LEDBoard >>> from gpiozero.tools import random_values >>> import cv2 >>> import imutils >>> import keras Using TesnsorFlow backend. >>> print("OpenCV version: {}".format(cv2.__version__)) '3.3.1' >>> print("Keras version: {}".format(keras.__version__)) '2.0.8' >>> exit() |
如果一切按計劃進行，你應該看到使用TensorFlow后端導入的Keras。
正如上面的輸出所示，你還應該仔細檢查OpenCV綁定（cv2）是否可以導入。
最后，不要忘記通過以下方式將交換空間從1024MB減到100MB：
打開/etc / dphys-swapfile
重置CONF_SWAPSIZE為100MB。
重新啟動交換服務器
在樹莓派運行Keras + 深度學習模型
現在我們準備使用Keras，TensorFlow和樹莓派來編寫一個Not Santa檢測器。再次，我會假設你的硬件設置和我的一樣，如果不一樣，你需要修改下面的代碼。
首先，請打開一個新文件，將其命名為not_santa_detector.py，插入以下代碼：
1 2 3 4 5 6 7 8 9 10 11 12 | # import the necessary packages from keras.preprocessing.image import img_to_array from keras.models import load_model from gpiozero import LEDBoard from gpiozero.tools import random_values from imutils.video import VideoStream from threading import Thread import numpy as np import imutils import time import cv2 import os |
第2-12行處理輸入，特別是：
keras：用于預處理輸入幀進行分類，并從磁盤加載預訓練的模型。
gpiozero：用于訪問3D圣誕樹。
imutils：用于訪問視頻流（無論是樹莓派相機模塊還是USB）。
threading：用于non-blocking操作，尤其是當我們要點亮圣誕樹或播放音樂的同時不阻塞主線程的執行。
然后，定義一個函數來點亮3D圣誕樹：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 | def light_tree(tree, sleep=5): # loop over all LEDs in the tree and randomly blink them with # varying intensities for led in tree: led.source_delay = 0.1 led.source = random_values()
# sleep for a bit to let the tree show its Christmas spirit for # santa clause time.sleep(sleep)
# loop voer the LEDs again, this time turning them off for led in tree: led.source = None led.value = 0 |
light_tree函數接受一個tree參數（被設為一個LEDBoard對象）。
首先，我們循環tree中的所有LED，并隨機點亮每個LED，以產生“閃爍”效果（17-19行）。
我們讓燈亮一段時間（第23行），然后再次循環LED，然后把它關掉（26-28行）。
下面是一個打開3D圣誕樹燈的例子：

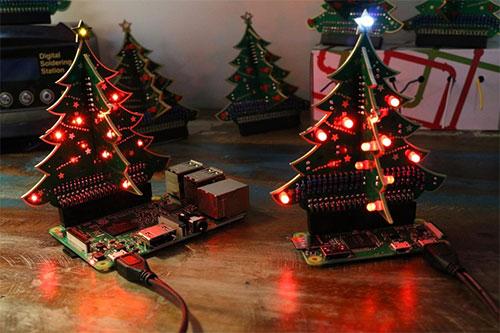

圖6：Raspberry Pi的3D圣誕樹
當檢測到圣誕老人時，下一步是播放音樂
1 2 3 4 5 | def play_christmas_music(p): # construct the command to play the music, then execute the # command command = "aplay -q {}".format(p) os.system(command) |
在play_christmas_music函數中，對aplay命令進行系統調用，從而能夠像從命令行那樣播放音樂文件。
然后，讓我們硬編碼將使用的配置：
1 2 3 4 5 6 7 8 9 10 11 12 | # define the paths to the Not Santa Keras deep learning model and # audio file MODEL_PATH = "santa_not_santa.model" AUDIO_PATH = "jolly_laugh.wav"
# initialize the total number of frames that *consecutively* contain # santa along with threshold required to trigger the santa alarm TOTAL_CONSEC = 0 TOTAL_THRESH = 20
# initialize is the santa alarm has been triggered SANTA = False |
第38行和第39行將硬編碼到預訓練的Keras模型和音頻文件的路徑。文末的下載可以獲取音頻文件。
初始化用于檢測的參數，包括TOTAL_CONSEC和TOTAL_THRESH。這兩個值表示包含圣誕老人的幀的數量以及我們將分別播放音樂和打開樹的閾值（第43行和第44行）。
最后的初始化是SANTA = False，一個boolean（第47行）。我們稍后將在腳本中使用SANTA變量作為狀態標志。
接下來，加載預訓練的Keras模型并初始化圣誕樹：
1 2 3 4 5 6 | # load the model print("[INFO] loading model...") model = load_model(MODEL_PATH)
# initialize the christmas tree tree = LEDBoard(*range(2, 28), pwm=True) |
Keras允許我們將模型保存到磁盤以供將來使用。Not Santa模型已經保存到了磁盤上[1]，那么我們把它加載到樹莓派上。第51行使用Keras load_model函數加載了模型。
第54行實例化tree對象。如圖所示，tree是gpiozero包中的一個LEDBoard對象。
然后初始化視頻流：
1 2 3 4 5 | # initialize the video stream and allow the camera sensor to warm up print("[INFO] starting video stream...") vs = VideoStream(src=0).start() # vs = VideoStream(usePiCamera=True).start() time.sleep(2.0) |
要訪問攝像機，在imutils包中使用VideoStream
重要提示：如果你想在本項目中使用PiCamera模塊（而不是USB攝像頭），只需注釋第58行并取消第59行的注釋即可。
Sleep 兩秒鐘，以便相機預熱（第60行），然后開始循環播放幀：
1 2 3 4 5 6 | # loop over the frames from the video stream while True: # grab the frame from the threaded video stream and resize it # to have a maximum width of 400 pixels frame = vs.read() frame = imutils.resize(frame, width=400) |
第63行，我們開始循環播放視頻幀，直到滿足停止條件（稍后在腳本中顯示）。
首先，通過調用vs.read來獲取一個frame（第66行）。
然后調整frame為width= 400，保持縱橫比（第67行）。在喂入神經網絡模型之前預處理這個frame。稍后，我們將顯示框架以及文本標簽。
然后預處理圖像，并通過Keras +深度學習模型進行預測：
1 2 3 4 5 6 7 8 9 10 11 | # prepare the image to be classified by our deep learning network image = cv2.resize(frame, (28, 28)) image = image.astype("float") / 255.0 image = img_to_array(image) image = np.expand_dims(image, axis=0)
# classify the input image and initialize the label and # probability of the prediction (notSanta, santa) = model.predict(image)[0] label = "Not Santa" proba = notSanta |
第70-73行預處理圖像并準備分類。然后，我們查詢model.predict與image作為參數。這向神經網絡發送image，返回包含類概率的tuple（第77行）。
我們將label初始化為“Not Santa”，并將概率proba初始化為第78和79行中notSanta的值。
我們來看看圣誕老人是否在圖像中：
1 2 3 4 5 6 7 8 9 10 | # check to see if santa was detected using our convolutional # neural network if santa > notSanta: # update the label and prediction probability label = "Santa" proba = santa
# increment the total number of consecutive frames that # contain santa TOTAL_CONSEC += 1 |
在83行檢查圣誕老人的概率是否大于notSanta。如果是，就繼續更新label和proba，然后遞增TOTAL_CONSEC（85-90行）。
如果連續提供了足夠的“Santa”幀，就需要觸發圣誕老人警報：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 | # check to see if we should raise the santa alarm if not SANTA and TOTAL_CONSEC >= TOTAL_THRESH: # indicate that santa has been found SANTA = True
# light up the christmas tree treeThread = Thread(target=light_tree, args=(tree,)) treeThread.daemon = True treeThread.start()
# play some christmas tunes musicThread = Thread(target=play_christmas_music, args=(AUDIO_PATH,)) musicThread.daemon = False musicThread.start() |
如果SANTA為False，并且TOTAL_CONSEC達到TOTAL_THRESH閾值，就有兩個操作要執行：
創建并啟動一個treeThread來閃爍圣誕樹燈（98-100行）。
創建并啟動一個musicThread在后臺播放音樂（103-106行）。
這些線程將獨立運行，不停止腳本的正向執行（即非阻塞操作）。
在第95行，我們將我們的SANTA狀態標志設置為True，意味著我們在輸入框架中找到了圣誕老人。 在循環的下一個loop中，我們將像第93行那樣查看這個值。
否則（SANTA為True或TOTAL_THRESH未滿足），我們將TOTAL_CONSEC重置為零，并將SANTA重置為False：
1 2 3 4 5 | # otherwise, reset the total number of consecutive frames and the # santa alarm else: TOTAL_CONSEC = 0 SANTA = False |
最后，我們使用生成的文本標簽將框架顯示在屏幕上：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 | # build the label and draw it on the frame label = "{}: {:.2f}%".format(label, proba * 100) frame = cv2.putText(frame, label, (10, 25), cv2.FONT_HERSHEY_SIMPLEX, 0.7, (0, 255, 0), 2)
# show the output frame cv2.imshow("Frame", frame) key = cv2.waitKey(1) & 0xFF
# if the `q` key was pressed, break from the loop if key == ord("q"): break
# do a bit of cleanup print("[INFO] cleaning up...") cv2.destroyAllWindows() vs.stop() |
概率的值被附加到包含“圣誕老人”或“不是圣誕老人”的label（第115行）。
然后使用OpenCV的cv2.putText，可以在框架頂部顯示標簽（以圣誕節為主題的綠色），然后將框架顯示在屏幕上（116-120行）。
無限while loop 的退出條件是在鍵盤上按下“q”鍵（121-125行）。如果循環的退出條件滿足，則在腳本退出之前，break并執行第129行和第130行的一些清理。
完成！
回頭看看這130行代碼，這個框架/模板也可以很容易地用于樹莓派上的其他深度學習項目。
現在，讓我們來抓那個胖胖的，有胡子的，快活的圣誕老人吧！
深度學習+ Keras +樹莓派結果
圖7：我，Adrian Rosebrock，扮成圣誕老人。我將親自測試使用深度學習，Keras，Python和OpenCV構建的“不是圣誕老人”檢測器。
然后，我把相機朝著客廳里的圣誕樹上的樹莓派：
圖8：圣誕樹將作為測試已經部署到樹莓派上的Not Santa深度學習模型的背景。
如果圣誕老人來為給我的好孩子們送禮物，我想確保通過閃爍3D圣誕樹燈和播放圣誕歌曲來歡迎他。
然后，我使用以下命令啟動了Not Santa深度學習+ Keras檢測器：
1 | $ python not_santa_detector.py |
Not Santa 檢測器啟動并運行后，我就開始行動：
親愛的圣誕老人：如果你讀到了這里，要知道我會用樹莓派找到你哦！
參考：
[1]https://www.pyimagesearch.com/2017/12/11/image-classification-with-keras-and-deep-learning
[2]https://www.pyimagesearch.com/2017/10/09/optimizing-opencv-on-the-raspberry-pi
[3]https://github.com/samjabrahams/tensorflow-on-raspberry-pi/blob/master/GUIDE.md
[4]https://github.com/samjabrahams/tensorflow-on-raspberry-pi
