智能人體運動信息采集服

智能人體運動信息采集服

簡介：

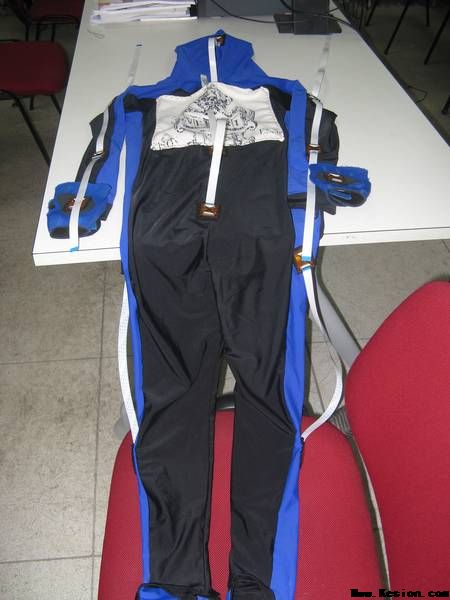

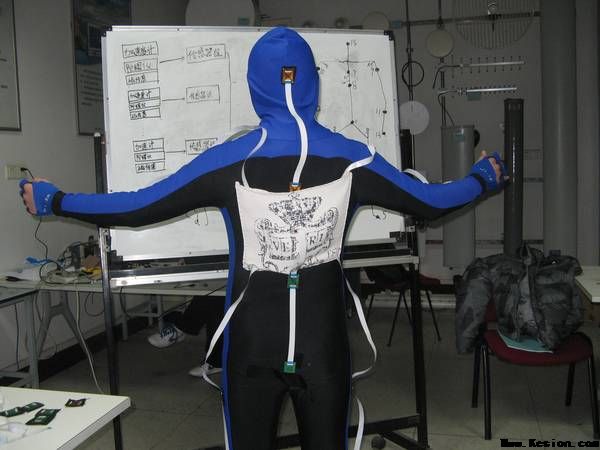

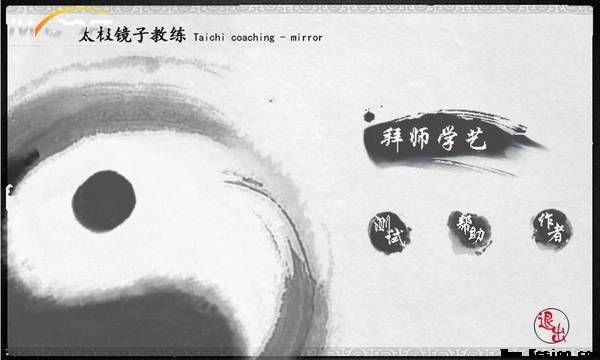

以衣服的形式建設一套智能化，低成本，低功耗，舒適便攜的人體運動信息采集系統。在全身布置16個傳感器組節點（加速度計，陀螺儀，磁力計）采集人體運動數據，通過單片機收集處理，利用藍牙串口無線傳輸?shù)缴衔粰C(jī)處理。上位機使用C#編寫運動捕捉算法，計算運動姿態，使用WPF繪制人體模型并實時顯示。系統能實時顯示人體運動狀態，并且附帶“太極教練”應用程序。

詳細介紹：

第一章 設計背景 1.1 體育普及的剛性需求 聯合國千年發展目標之六是與疾病作斗爭。世界衛生組織將機體無器質性病變，但是有一些功能改變的狀態稱為“第三狀態”或“亞健康狀態”。國內外的研究表明，亞健康約占人群總數的70%左右。另外，不運動已成為全世界引起死亡或殘疾的前十項原因之一。面對這些問題，一個非常好的解決辦法便是增強體育鍛煉。體育鍛煉還有助于人與人之間的交流，增進彼此的感情，減輕人的心理壓力。因此，社會對于體育運動有著強烈的剛性需求。 與此同時，隨著生產力的進一步發展和社會生活的進一步豐富，越來越多的人有了體育運動的愛好，例如太極拳、跆拳道、瑜伽等。而當前社會的教練資源，平均的人力成本應該在每小時20元左右，教練的水平也參差不齊。無論是數量還是質量，都是難以滿足需求的。 而運動捕獲系統有解決這個問題的可能性，通過輕量級動捕設備與嵌入式系統的結合，可以開發出一套能夠教授用戶體育運動的系統，這種方法不但成本極低，效果也能做到十分出色。 1.2 高危作業人員安全 美國的“9.11”恐怖襲擊事件造成了343名消防隊員犧牲。而中國的煤礦中，90%以上的安全事故是由人為因素引起的。因此，能夠?qū)崟r監控高危作業人員的工作過程并對他們的行動進行引導能夠在很大程度上保障他們的生命安全。而動捕系統與嵌入式設備的結合無疑是實現這一想法的絕佳途徑。 第二章 系統功能與系統指標 2.1 要實現的功能 本系統要實現的，就是一套通過運動捕獲技術來教授用戶體育運動的設備。在用戶進行體育運動學習時，通過解算傳感器群數據得到人體運動姿態。將捕獲到的人體姿態與理想的運動姿態進行比對，給用戶提出一些練習的建議，從而實現了體育運動的教練功能。 2.2 設計的完成指標 取太極拳作為實驗對象，系統要能引導用戶完成簡單太極拳動作的學習。教學完畢后，用戶須使用較為規范的動作，自行完成整套拳術的表演。 2.3 產品效果 如果對“人體運動行為感知平臺”進行進一步的產品化，作為一種全新的產品，它將有可能憑借著自己低成本、高精度、對環境要求低的優勢，在社會上普及開來。“人體運動行為感知平臺”的普及將能在很大程度上促進全民健身的發展，更多的人將能得到高質量的體育課程教授。人民的身體素質將會因此而提升，這對國家和個人的發展都是十分有益的。我們認為，大學生的才智，更應該著眼與造福社會，改變社會的工作。 第三章 實現原理 3.1 整體結構 本系統主要分為六層結構，分別為傳感器載具層、傳感器群層、微控制器層、無線通信層、上位機底層處理層以及應用程序?qū)印?/span> （1）傳感器載具層 傳感器載具層主要負責搭載傳感器模塊。傳感器載具層，可以由綁帶和衣服組成，綁帶和衣服具有傳感器安裝的位置。 （2）傳感器群層 傳感器群主要負責采集源數據，提供給解算程序，整個人體需要安裝一定數量的節點以全面采集人體動作信息。每個傳感器節點集成了加速度計、陀螺儀和磁力計三種數字傳感器芯片，如此設計可以減少安裝復雜度，便于系統集成。 （3）微控制器層 微控制器的工作較為簡單，主要通過與傳感器之間的通信鏈路快速收集各個傳感器采集到的數據，按照約定的協議封裝傳感器數據的數據包，通過通信設備發送給上位機。 （4）通信設備層 通信設備層主要指下位機與上位機之間的通信設備。為了用戶的使用方便，需要使用短距無線通信技術。同時，這種無線通信技術需要具備速率快，功耗低，丟包少，錯誤率極低，通信保密性強的特性。 （5）上位機處理程序?qū)?/span> 上位機處理程序集成了運動捕獲算法，該程序?qū)⑹盏降膫鞲衅鲾?shù)據包拆封、解碼，并利用運動捕獲算法解算出人體姿態，最后將人體姿態數據推送給應用程序。 （6）應用程序?qū)?/span> 主要對捕獲到的動作進行打分，并且提出適當?shù)母倪M(jìn)意見。打分過程中需要使用一些序列比對以及統計學的算法。同時，應用程序需要有良好的人機交互界面，以確保舒適便捷的用戶體驗。 3.2 硬件結構 3.2.1 傳感器 傳感器參數 數字陀螺儀：制造商：ST 型號：L3G4200D; 數字加速計：制造商：Freescale 型號：MMA8451; 數字磁力計：制造商：Freescale 型號：MAG3110 整套設備一共包含16個節點，每個節點包含三種傳感器。節點的制作統一標準，方便更換，因?yàn)榻?jīng)過特殊的布線設計，節點可以通過排線進行級聯。 3.2.2 I2C總線 I2C（Inter－Integrated Circuit）總線是由PHILIPS公司開發的兩線式串行總線，用于連接微控制器及其外圍設備。是微電子通信控制領域廣泛采用的一種總線標準。它是同步通信的一種特殊形式，具有接口線少，控制方式簡單，器件封裝形式小，通信速率較高等優點。 3.2.3單片機 我們選用了飛思卡爾公司的MK60DX256ZVLQ10單片機進行數據的收集與發送。 這款單片機有眾多的管腳，很高的計算速度，集成了豐富的外圍電路并且有超低的功耗。因此我們認為：在試驗階段，使用這款單片機十分適合。 3.2.4 藍牙串口 藍牙2.0 藍牙（Bluetooth）是一種無線個人局域網（Wireless PAN），最初由愛立信創制，后來由藍牙技術聯盟訂定技術標準。藍牙2.0是1.2的改良版本，傳輸率約在1.8M/s~2.1M/s范圍內。有雙工的工作方式，即同時進行語音通訊，以及傳輸檔案或圖片。 藍牙串口模塊 藍牙協議SPP協議（藍牙串行端口），能在藍牙設備之間創建串口數據傳輸。這是一種透明的傳輸方式，相當于在電腦之間連接了串口線，然而卻不需要使用電纜，實現了實際上的無線通信。 在本系統中，基于縮短開發周期的考慮，我們使用了基于藍牙2.0協議的藍牙串口模塊，大大縮短了研究通信協議的時間，同時實現了單片機與嵌入式系統的無線串口傳輸。這種方式的缺陷在于通信速率較低，我們因此而不得不使用兩個藍牙串口模塊，并且數據的傳輸速率也并未達到理想。日后的開發中，可以進一步升級通信設備，實現更快的數據傳輸以大幅提高系統的整體性能。 3.2.5 硬件的整體實現 我們將三種傳感器焊接在單節點的電路板上，通過排線將節點連接起來。排線的另一端被接至集線器，集線器的一端接至單片機，單片機通過這些線路對傳感器進行供電，與傳感器通信。單片機的串口與藍牙串口的一端相連，藍牙串口的另一端接至嵌入式開發板。 3.3 算法結構 3.3.1 單節點的姿態解算 3.3.1.1 相關約定 （1）本文使用的坐標系全部為右手系。 （2）地理坐標系使用國際上較為通用的NED坐標系。原點位于導航系統所處的位置P點，坐標軸指向北、東和當?shù)卮咕€方向（向下）。 3.3.1.2 姿態的表示 載體相對于參考坐標系的姿態可以用不同的數學表達式來定義，主要有歐拉角、方向余弦、四元數三種方法，本系統中使用方向余弦矩陣與四元數。 姿態表示方法的相互轉換：幾種姿態表示方法都有多種成熟的轉換算法，精度與復雜度各有差異。選用時，我們對運算精度和復雜度進行了平衡后得到若干種算法，在此不進行贅述。 3.3.1.3姿態的解算 3.3.1.3.1使用角速度積分進行姿態解算 （1）本項目中的姿態解算通過陀螺儀收集到的角速度測量值通過積分的方法計算出傳感器的姿態。較為流行的姿態解算方法有方向余弦法、四元數法、旋轉矢量法，我們采用四元數法。這種方法在精度，運算量上都有不錯的表現。 （2）解算以上微分方程至少有3種方法，我們采用了四階龍格庫塔法，該方法適于計算機運算，同時有很好的精度，若想進一步提高精度可使用六階龍格庫塔法。 3.3.1.3.2使用加速計和磁力計解算姿態 加速計和磁力計聯合解算姿態的算法至少有4種，在進行運算量和精度的比對之后，我們選用了綜合性能更好的FQA(Factored Quaternion Algorithm)算法，該算法的優點在于：進一步減少了磁場干擾對姿態解算的影響；在大量使用三角函數的基礎上并未直接求三角函數值，從而減小了運算量，提高了解算精度。 3.3.1.3.3姿態的融合 姿態數據的融合可以使用自適應的卡爾曼濾波（AKF），但考慮到對姿態解算的精度提高并不明顯，并且極大地提高了計算量，對硬件要求較高，因此未采用這種方法。 因?yàn)?/span>FQA算法的理想使用環境是傳感器無線性加速度并且僅受地磁場影響，所以程序中設置了高低門限，超出門限的加速計和磁力計數據將不會進入解算環節。這意味著FQA算法僅在線性加速度和磁場干擾很小的情況下才能起作用。 我們對角速度積分和FQA算法所得到的姿態量進行了融合。在線性加速度或磁場干擾較大的情況下，僅有角速度積分的姿態解算起作用；而在相反的情況下，給解算出的兩個姿態量設置權重并求取平均值。概略地表述，在緩慢運動情況下，二者協同作用，在劇烈運動情況下，僅有角速度積分起作用。這種融合方法在盡量提高捕獲精度的同時幾乎完全消除了積分漂移。 3.3.1.3.4傳感器的校準與數據處理 （1）陀螺儀的校準 陀螺儀的校準主要是去除偏置，將靜置時讀數的平均值減去即可。 （2）磁力計的校準 1） 硬偏移 硬偏移主要由硬磁物質引起，表現為隨機旋轉的磁力計讀數的散點圖為偏離原點的球殼。該球殼的球心點即為硬偏移的向量值。在本項目中，主要通過大量采樣計算最小殘差值求得硬偏移。篇幅所限，本文中不作進一步說明。 2） 軟偏移 軟偏移主要由軟磁物質引起，表現為隨機旋轉的磁力計讀數的散點圖為以原點為中心的橢球殼，軟偏移量用矩陣來表示，通過矩陣論的相關算法可求出軟偏移并對磁力計進行校準。篇幅所限，本文中不作進一步說明。 3.3.1.3.5濾波處理 為了減小噪聲引起的抖動，加速計和磁力計的輸出端分別加入了低通數字濾波器。 3.3.2全身姿態的解算 3.3.2.1仿射變換矩陣 本系統主要使用仿射變換矩陣表示和解算人體姿態。我們將人體骨骼之間的關系看做一系列剛體和相應的運動副組合而成的空間開式鏈。研究骨骼運動關系的第一步，自然是描述這些骨骼之間的相對運動關系。描述剛體的位置和姿態（簡稱位姿）的方法是這樣的，首先規定一個坐標系，相對于該坐標系，點的位置可以用3維列向量表示；剛體的方位可以用本系統描述骨骼的位置和姿態（簡稱位姿）的方法是使用4×4的仿射變換矩陣。 3.3.2.2人體運動模型的建立 3.3.2.2.1骨骼與關節的建模 人體的骨骼與關節： 參照目前國際較為通用的標準（FBX等），我們共定義了19段肢節，固結在每段肢節上的坐標系可以根據實際情況自行定義。 3.3.2.2.2傳感器節點的布設 經過研究設計，我們確定了布設傳感器的16個位點。 3.3.2.2.3肢節坐標系的映射關系 將單個傳感器的姿態與肢節的長度結合起來，使用位姿變換矩陣即可計算出人的整體姿態。計算時遵循如圖所示的映射關系，已知兩肢節的絕對姿態和前級肢節的絕對位置，就可計算出后級肢節的絕對位置。設上一級肢節為A，下一級肢節為B，計算步驟如下： （1）A和B的絕對姿態已知，計算出B相對于A的姿態。 （2）利用上一步結果和B的長度，計算B的端點相對于A的端點的位置。 （3）A端點的絕對位姿已知，利用一二兩步結果計算出B端點的絕對位置。 （4）B的絕對姿態和A端點的絕對位置結合后得到B根點的絕對位姿。 （5）B根點的絕對位姿將被幅值給3D模型用以驅動B肢節 3.4 程序結構 3.4.1單片機程序 由傳感器模塊組由陀螺儀、加速度計以及磁傳感模塊組成，共16個傳感器組負責捕獲全身數據。當傳感器捕捉到有效數據之后，其中斷管腳將產生高電平。單片機對16組共48個傳感器的中斷管腳實現輪詢，當其為高電平時通過I2C總線讀取該傳感器的數據。此種工作方式保證了以不同頻率向陀螺儀與加速度計、磁傳感收集數據。經測算，陀螺儀工作在70HZ左右，而磁傳感與加速度計工作在10HZ。而對于陀螺儀，由于算法要求其必須一同發送16個節點的全部數據，故若在讀取值改節點時沒有產生高電平或本次沒有讀取成功，則將以上一次的數據加以替代。在每一個傳感器的數據讀取完成后，將會將數據由藍牙傳送至上位機。 3.4.2數據處理程序 3.4.2.1程序自定義數據結構 因?yàn)樽兞繑?shù)目過于繁多，所以在此不說明具體變量。 3.4.2.2數據處理程序流程 傳感器數據通過串口發送給數據處理程序后，處理程序首先會除去傳感器數據的偏置，并且將其轉換成具有實際計算意義的浮點數。 陀螺儀數據被送至積分程序，通過四元數的四階龍格庫塔法解算出陀螺儀姿態。磁力計數據和加速計數據被送入FQA解算程序解算出姿態，當外界干擾較大時，此計算過程將不會執行。陀螺儀解算出的姿態和磁力計與加速計解算出的姿態以一定權重進行融合，以消除陀螺儀的積分漂移。至此，單節點的姿態計算完成。解算出的姿態將會被除去傳感器的安裝角，以便于全身肢節的姿態解算。 最后得到的單節點姿態就可以被用來計算全身姿態了。以人體模型的骶骨部分為基點，利用肢節的長度數據，按照層次結構化的變換模型規則進行仿射變換，這樣就得到了這個人體的姿態。 3.4.3動作比對程序 動作比對程序用于將用戶的練習數據同標準的動作數據相比對，并提出問題所在和改進意見。程序現在所能實現的功能是將用戶各肢節節點的坐標數據收集過來，與標準情況下的數據做方差，方差越大證明用戶的動作越不標準。計算機將方差過大的肢節部分挑出，提示給用戶。日后的程序還可以加入較為智能的模式識別算法，告訴用戶自己的動作到底失誤在什么地方。 3.4.4人機交互程序 在應用程序的主菜單中，用戶可以通過觸屏按鈕選擇進入共5種模式：同步教練整套模式、同步教練分步模式、異步教練分步模式、影子模式以及唯我獨尊模式。 （1） 同步教練整套模式：在該模式中，整塊屏幕會被分為左右兩塊。左邊為教練的3D模型，右邊為用戶的3D模型。隨著音樂響起，教練會不間斷打一整套的太極拳，而玩家需要跟上教練的節奏。結束后，系統會根據玩家的表現進行相應打分，并給出等級優劣。 （2） 同步教練分步模式：在該模式中，屏幕同樣會被分為兩塊。隨著音樂響起，左邊的教練會打單獨打一個動作，然后系統會指示玩家和教練一同再打一次，并在整套動作結束后，對玩家進行評價。 （3） 異步教練分步模式：在該模式中，屏幕也是分為兩塊的。但與同步教練分步模式不同的是，教練打完后玩家開始打時，左邊的教練是不動的。 （4） 影子模式：這個模式比較奇特，屏幕是不分塊的。在沒有音樂的情況下，教練的3D模型和玩家是重合的，教練會隨機打出不同的動作，用戶必須立即跟上教練的動作，使得兩個3D模型盡量“形影不離”。 （5） 唯我獨尊模式：這是檢測玩家整體水平的模式，該模式屏幕也是部分塊的。屏幕中只有玩家的3D模型，隨著音樂響起，玩家需要完全憑自己的能力打完整套太極拳動作。 系統ui特色：本項目應用程序ui由wpf用戶界面框架開發，充分利用了wpf用戶界面炫麗多彩，美化特性極其豐富的特點。而且wpf用戶界面框架支持3D圖形技術開發，這也為我們的太極拳應用程序的開發帶來了極大便利。 第四章 系統測試方案 4.1實驗與性能評估 4.1.1實驗平臺 （1）三種傳感器分別為：加速計MMA8451、陀螺儀L3G4200D、磁力計MAG3110，均為2011年推出的消費級數字傳感器，分別由Freescale和ST生產。每個節點有三只傳感器，每種傳感器各有一只，它們被集成在作者設計制作的電路板上，電路板的尺寸等可以進一步優化。主芯片使用MK60DX256ZVLQ10，內核是ARM架構的Cortex-M4。無線通信使用CC2540低功耗藍牙芯片。 （2）我們使用WPF和C#為系統編寫了調試界面，該系統可以分別進行單節點和全身系統的調試。 （3）動捕數據可以傳送給由Autodesk開發的MotionBuilder軟件，用來驅動人物模型，進而可以將其錄制成3D動畫并進行相關的后期制作。 4.1.2精度評估 （1）單節點姿態精度評估 我們使用單擺對單節點姿態解算的效果進行評估。 方法是撥動單擺，使其運動起來，將單擺運動過程的錄像與捕獲數據相比對，并且比對二者的擺角。 （2）肢體姿態精度評估 為避免傳感器的安裝不當對性能的影響，我們直接使用兩段鋁合金桿鉚接，模擬人的肢體的單軸運動，傳感器固結在鋁合金桿上。 測試方法為將鋁合金機構的根部段固定后，先將端部段伸平，然后將端部段順時針旋轉90°，即繞與轉軸平行并向外射出的射線旋轉-90°。先低速旋轉一次，然后高速旋轉一次，觀察并對比攝像機的記錄結果和傳感器的捕獲結果。 4.1.3整體表現 在系統的整體測試中，系統可以較為真實地還原人體的運動，在調試環境不合適的時候會出現一些偏差。 4.2誤差分析 （1）主要誤差來自于傳感器安裝得不夠穩定，未來需要優化傳感器的佩戴裝置。 （2）磁場受到干擾后的畸變對運動的還原有一定的干擾作用。 （3）人體的骨骼構造使得其運動不能完全抽象為定點剛體運動，因此存在細微偏差。 第五章 不足和前景展望 5.1系統缺點分析 未充分考慮自由度： 目前我們的算法雖然能正確的模擬人體的動作，但是在計算模擬的時候，并未考慮人體關節的自由度問題。人體各個關節的部位自由度是不同的，例如肘關節、膝關節只有一個，而肩關節卻有三個自由度。這樣一個問題確實對我們實際的模擬產生了影響，自由度限制的缺失導致3D模型的有些運動不符合實際的關節運動。 磁力計易受干擾： 磁力計是一種基于地磁場來進行測量的傳感器，對測量環境周圍的磁場反應敏感，如果有強磁場靠近磁力計，磁力計的硬偏移值甚至?xí)桓淖儭?/span> 舒適性有待提升： 由于使用綁帶的形式固定傳感器于人體上，穿戴過程麻煩，穿戴后對人體的運動也有阻滯。而且單片機的體積較大重量較重，附在使用者身上，時間一長也是一個不小的負擔。在經過硬件的重新優化設計之后，這種缺陷將能得到明顯的改善。而傳感器技術的進一步發展，將能給系統的舒適性帶來本質性的提升。 比對算法不夠智能： 我們只使用了最簡單的序列比對算法，大致演示出了系統的功能。而若想使系統的功能更加強大，必須加入更多的算法，給用戶提出的建議越具體，設備的價值就越明顯。 人機交互不夠友好 由于時間的倉促，不論在硬件上還是軟件上，我們的人機交互都顯得不夠友好，給用戶的使用帶來很大不便。今后，整套系統的人機交互水平還需要進一步提高。 5.2 項目前景 5.2.1分布式節點的自動辨識 目前的“人體運動行為感知平臺”是基于串行數據總線形式進行的數據交換設備，這給設備的安裝以及用戶的穿戴帶來了很大的不便，我們設想引入基于Zigbee協議的低功耗短途傳輸芯片進行芯片間的自組網傳輸，這樣可以很好地避免設備安裝的麻煩。取消掉設備的總線之后能使設備器件大大地得到簡化。在此結構下，計算機將能通過每個節點傳輸數據的特征確定節點的對應編號和位置，實現了全分布式的安裝配置，互換性和可擴展性大大增強。 5.2.2與服裝的結合 目前的“人體運動行為感知平臺”系統是以綁帶的形式在人身體上固定傳感器，以達到提供采集數據的環境的作用，但這樣的形式，從美觀上講太過累贅。我們設想引入柔性PCB技術印制我們的芯片電路，以期達到與服裝結合的效果。在具體的表現形式上，我們有兩種設想：其一，將印制好的柔性PCB芯片的一面與魔術貼一類的抓附設備相結合，從而可以附在穿戴者的衣物上，而不需要額外的安裝手段；其二，將印制好的柔性PCB芯片縫置在特定的緊身衣物上，例如保暖內衣褲，這樣設備可以供在特殊工作環境下工作的人群如煤礦工人使用。并且，隨著技術的發展，傳感器的尺寸將進一步減小。屆時，若干個節點將集成在同一段肢節上，設備的辨識精度和舒適度將能得到大幅度的提升。 5.2.3傳輸距離的提升 目前的“人體運動行為感知平臺”系統是使用藍牙串口來達到上位機與單片機的通信交流，這極大地限制了數據的傳輸距離。我們設想利用無線Wi-Fi進行組網，數據在Wi-Fi網絡環境下能進行更遠距離的傳輸。同時，數據的通量將能得到大幅度的擴展。 5.2.4 網絡式個體辨識 目前的“人體運動行為感知平臺”系統屬于專門配套設備。一套對應程序能對一套設備進行操作，設備與應用的耦合性非常高，這點限制了設備的發展。我們設想改進這種結構，在每套設備上附加設備個體辨識，一套管理程序能夠管理網內登入的多套設備，通過這種手段來降低設備與應用程序的耦合性。同時這樣的方式也能提供設備個體之間的交互，可以在此基礎上進行虛擬社區的建立。 5.2.5 人員的安全監控 基于我們以上提到的系統結構，可以構建出更多的應用場景。例如對一個團隊的動作進行捕獲，可以用來協調整個團隊的工作，保障整個團隊的安全。這種系統可以被應用在礦山、消防隊等單位。人員的安全狀況和生產效率都能得到很大的提升。這對一個社會的幸福和穩定也有重要的價值。

設計、發明的目的和基本思路、創新點、技術關鍵和主要技術指標

目的：生活中我們會發現自己在學習舞蹈，學習太極拳這樣的娛樂健身項目上力不從心，經常會達到事倍功半的效果。我們的這套人體動作信息采集衣配合我們研發的練習系統就能較為輕松地解決這個問題。它會跟蹤你的每一個動作，并與標準動作進行校對，給予你及時的提醒。另外，我們還可以利用這套系統來分析水平較高的對動員的動作狀態，進行研究與分析，指導我們進行科學的訓練和比賽。此外，此套系統一起成本低廉的優勢也可以應用于游戲，電影制作，動畫制作當中。相信它能給玩家和制作人帶來前所未有的體驗。 基本思路：設計一套衣服的方式建設一套智能化，低成本，低功耗，舒適便攜的人體運動信息采集系統。 創新點：可對人體運動狀態精準定位；可規范運動姿態，并提供糾正預案；提出改進算法CoCap運動捕獲算法。 關鍵技術：捷聯慣性導航，人體運動運動捕獲。 技術指標：陀螺儀L3G4200D加速計MMA8451磁力計MAG3110，使用I2C總線和飛思卡爾K60單片機通信，采用藍牙2.0與上位機相連，波特率115200。全身采樣頻率100Hz。

科學性、先進性

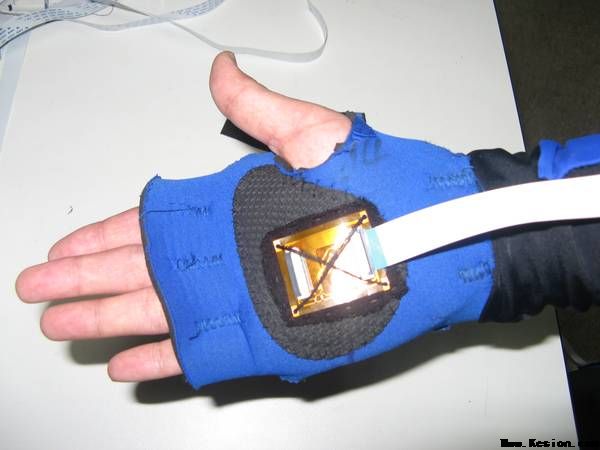

發表CSCD檢索文章《基于MEMS傳感器群的人體運動捕獲》。文章發表在北大中文核心期刊《傳感器與微系統》2012年的第九期上，已被中國科學院文獻情報中心的CSCD數據庫收錄。 編寫了新的測控環境，設計了新的3D人體模型。新的測控環境包括幾個部分，進行多個方面的系統測控。該環境可以實時記錄系統的數據，以方便進行定量研究。新的人體模型仿照美術專業使用的木頭人，更加形象地代表人體。完成了16個節點的全身運動捕捉。利用兩個藍牙串口進行無線數據傳輸，設計并制作新樣式的柔性PCB電路板全身傳感器群，最終完成全身運動的實時捕捉。按照面向?qū)ο蟮某绦蛟O(shè)計風格，重新優化代碼。為姿態解算程序重新編寫類，加入繼承和封裝，并將程序代碼分類到不同文件中。 同類產品中有微軟kinect動作捕捉產品，相比于看kinect，我們產品專注于傳感器捕捉，不受場地空間顯示，進度高，成本低，整套設備造價不超過人民幣1000元。

使用說明,技術特點和優勢,適應范圍,推廣前景的技術性說明,市場分析,經濟效益預測

使用說明：安裝好人體運動行為感知平臺，打開客戶端程序，初始化校準，程序就能開始捕捉你的運動姿態了。 技術特點和優勢：設計制作了一套可穿戴的運動捕獲服裝，捕獲精度高，成本低廉。 適用范圍：不受強磁干擾的自由空間。 市場分析：目前，市場上的人體運動采集系統多為基于攝像機陣列，該類產品昂貴、不方便、系統結構復雜，無法進入普通家庭的生活。而基于微型傳感器的人體運動采集系統，成本低，系統簡單可靠，制作的實物小型化，便于大眾應用。另外，人們越來越重視健康，愿意學習跳舞、太極拳等各種休閑且強生健體的運動，為了能夠擁有優美的舞姿、強勁的拳法等運動姿態，他們選擇各種練習手段，而人體運動行為感知平臺可以給大眾帶來很多好處，如人們可以在家中練習，免去請教練的費用等。

同類課題研究水平概述

近幾年來，在促進影視特效和動畫制作發展的同時，運動捕捉技術的穩定性、操作效率、應用彈性以及降低系統成本等得到了迅速提高，動捕也逐漸出現在大眾的視野中，更多廠商在此領域進行研發，一些產品已經取得不錯的效益。如今的運動捕捉技術可以迅速記錄人體的動作，進行延時分析或多次回放，通過被捕捉的信息，簡單的可以生成某一時刻人體的空間位置；復雜的則可以計算出任何面部或軀干肌肉的細微變形，然后很直觀的將人體的真實動作匹配到所設計的動作角色上去。 當前同類研究產品包括以下幾個方向： 1. Kinect Kinect是微軟公司在2009年推出的一款用于延伸XBOX360產品生命周期的技術產品，技術代號是“Project Natal”。該技術依靠三維測量技術以及圖像處理技術來捕捉三維空間中人體的運動姿態，Kinect上因此裝配了兩個縱深攝像頭與一個圖像攝像頭。 2．電阻纖維傳感器動作捕捉系統 電阻纖維傳感器動作捕捉系統是由飛利浦研究實驗室的Jonny Farringdon 等研究員提出的系統概念。該系統的動作捕捉設備主要由兩個部分組成，一個是可穿戴姿態監測徽章(Wearable Sensor Badge)，另一個是動作捕捉夾克(Sensor Jacket)。 3.光纖神經傳感系統 光纖神經傳感系統的概念由日本創價大學的Nishiyama等研究員于2009年提出,在這一系統概念的基礎上研究人員開發出了一套嵌入式光纖神經傳感器動作捕捉手套(Wearable Sensing Glove With Embedded Hetero-CoreFiber-Optic Nerve for Hand Motion Capture)。在2011年，Nishiyama等研究員更進一步開發出了用于捕捉全身姿態的光纖神經動捕系統(Wearable Motion Capturing With the Flexing and Turning based on a Hetero-Core Fiber Optic Stretching Sensor)，在這個系統中，光纖神經傳感單元被嵌入在服裝的關節部位，以便在人體關節運動的時候感知關節部位服裝的擴張與收縮。在工作原理方面，該系統與動作捕捉手套的工作原理是一致的。
