太陽能聚光光伏發電裝置

 太陽能聚光光伏發電裝置

簡介：

為提高光伏發電效率，本團隊設計制作了這款新型太陽能發電裝置。該裝置主要可分為發電裝置和追蹤裝置。 追蹤裝置是結構小巧合理、安裝快速方便的獨立的追蹤機構，其球形結構也符合現代的工藝審美要求，在輔助太陽能裝置對太陽進行追蹤的同時還能通過各種傳感器監測裝置周圍環境并對追蹤機構進行自我保護，同時可以控制多個發電裝置進行發電。發電裝置通過弧形面聚光，不僅節約成本，延長發電時間而且還提高太陽能利用率。

1

2

3

設計、發明的目的和基本思路、創新點、技術關鍵和主要技術指標

目的: 設計一套具有更高發電效率的光伏發電裝置。它包括結一種構小巧、安裝快速方便、而且具有自我保護功能的獨立的追蹤機構和通過反射面聚光的光伏發電裝置。 基本思路: 通過主動檢測光照強度(四象光電追蹤器)和被動檢測(時間芯片)聯合判斷太陽位置。然后將太陽坐標傳給發電裝置。控制發電裝置反光板角度聚光發電。 創新點：1.獨立追蹤裝置，控制多臺發電裝置； 2.環境隨時監控，智能自我保護； 3.反射面聚光提高發電效率。 技術關鍵：1.光電傳感器、時間的聯合追蹤。 2.追蹤裝置所檢測的太陽坐標與其它裝置的數據共享。

科學性、先進性

由于太陽光具有不穩定性和隨時間變化而運動的特點，使太陽能的利用有間歇性、光照強度和方向隨時間不斷變化的問題。為了高效利用太陽能，使太陽能裝置追蹤太陽的運動，各種不同原理的太陽追蹤器應運而生，其中包括壓差式、時鐘式、重力式、程序控制式、光電式等太陽追蹤裝置。存在控制精度低、反應時間慢等缺點。本裝置將主動檢測光照強度(四象光電追蹤器)和被動檢測(時間芯片)兩種方式聯合，兩種追蹤方式相互補充，使系統更加穩定，提高了系統的追蹤精度，同時考慮野外的工作環境，加了保護裝置。 獨創獨立的追蹤裝置， 能以一臺控制追蹤裝置控制多臺發電裝置，降低了光伏發電的成本。發電裝置通過反射面聚光即可延長每日的發電時間也能提高光伏板的發電效率。

使用說明,技術特點和優勢,適應范圍,推廣前景的技術性說明,市場分析,經濟效益預測

技術特點和優勢： 1. 獨立的追蹤裝置，可實現一臺跟蹤裝置控制多臺發電裝置，在提高發電效率的同時也能降低成本。 2. 采用了主動監測光強和被動時間聯控的方法確定太陽位置，定位更加精準。 3. 裝置內部裝有多種傳感器，能檢測周圍環境，判斷是否適合發電。 4. 具有可開合的外殼，能對裝置內部是傳感器進行有效保護，延長使用壽命。 5. 通過反射面聚光即可延長每日的發電時間也能提高光伏板的發電效率。 該裝置使用于各類太陽能產品，如太陽能發電站、太陽能路燈等，也可用于農業生產。太陽能自動跟蹤裝置，對提高太陽能的利用效率有著重大的意義，能夠大大提高太陽能的利用率。

同類課題研究水平概述

目前國內外太陽跟蹤裝置可分為機械式、重力式、壓差式、控放式等多種不同的類型。 壓差式太陽跟蹤器 這種跟蹤裝置的采光板南北放置，其傾角可按不同季節通過手動調節。為了取得太陽的偏移信號，在反射鏡周邊設有一組空氣管作為時角的跟蹤傳感器。當太陽偏移時，兩根空氣管受太陽的照射不同，管內產生壓差，當壓差達到一定的數值時，壓差執行器就發出跟蹤信號，每天當太陽剛升起3一5分鐘后，采光板即跟蹤對準太陽。 重力差式跟蹤器 這種跟蹤器是1979年美國公布的一項專利。跟蹤器是裝在太陽能利用裝置樞軸兩側的一對裝有低沸點液體的密閉容器。在容器的適當位置裝有太陽能擋板，只有在裝置對準太陽時，太陽輻射能才能等量地照射到兩個容器上。否則一個容器接收的輻射能便較另一個容器多，從而導致液體蒸發上的差異，使容器內的壓力不同，于是液體便流向壓力低的容器。液體多的容器重量增加，使裝置傾斜而跟蹤太陽，直至對準時為止。這種跟蹤器在實際中應用范圍很廣，其主要的優點是:結構比較簡單，制作費用低。缺點是剛度低，沒有足夠的工作空間，而且一般只用于單軸跟蹤，不能完成自動對太陽往返于南北回歸線之間的運動的跟蹤，只能每隔一段時間，重新對準陽光，因此精度比較低。 控放式太陽跟蹤器 控放式自動跟蹤裝置對太陽方位角進行單向跟蹤，操作時，在集熱裝置側安放一偏重，作為太陽能采光板向西轉動的動力，并利用控放式自動跟隨裝置對此動力的釋放加以控制，使集熱裝置隨著太陽的西偏而轉動。其主要缺點是機構只能做成單軸跟蹤器，不能適應野外惡劣的工作環境，特別是大風對裝置造成的影響。 機械式跟蹤器 這是一種被動式的跟蹤裝置，可以有單軸和雙軸兩種形式。這種跟蹤裝置通過電機以恒定的速度帶動太陽能采光板運動來實現對太陽的運行軌跡的跟蹤。這種跟蹤裝置的主要優點是:結構簡單，便于制造，并且該裝置的控制系統也十分簡單。其主要缺點是:跟蹤精度不夠。 計算機控制的全自動跟蹤裝置 隨著計算機技術的發展，許多國家研制出了計算機控制的全自動太陽跟蹤裝置。目前，日本、法國、瑞士等許多國家在太陽輻射的業務觀測中，都已使用全自動太陽跟蹤裝置。這種跟蹤裝置為雙軸跟蹤，有光電傳感器跟蹤和視日運行軌跡跟蹤兩種跟蹤方式，具有全自動、全天候、跟蹤精度高、無累積誤差、不繞線的優點，可以滿足太陽輻射觀測的需要，大大減輕觀測人員的勞動強度。

詳細介紹：

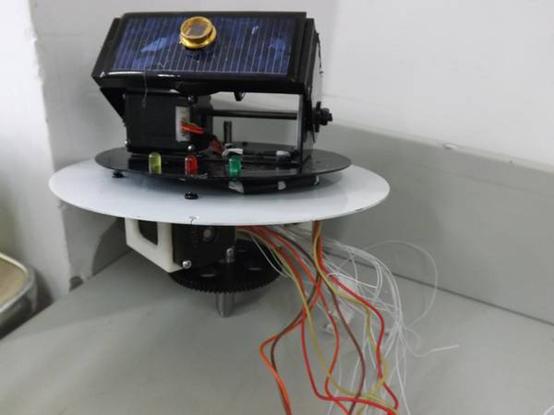

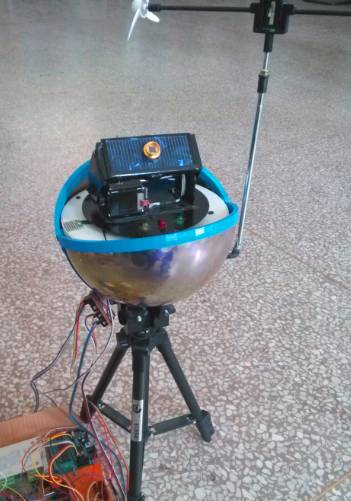

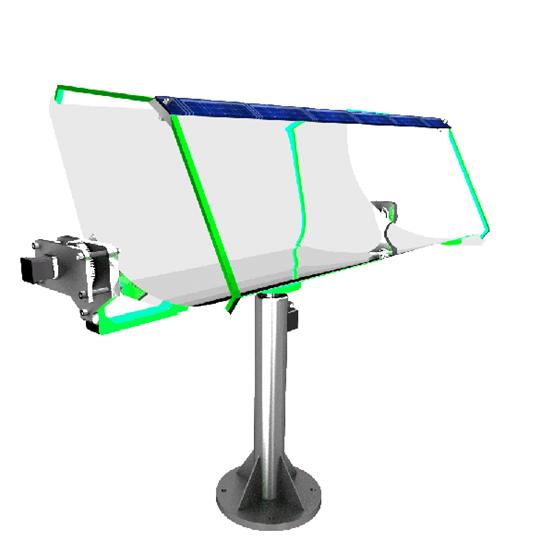

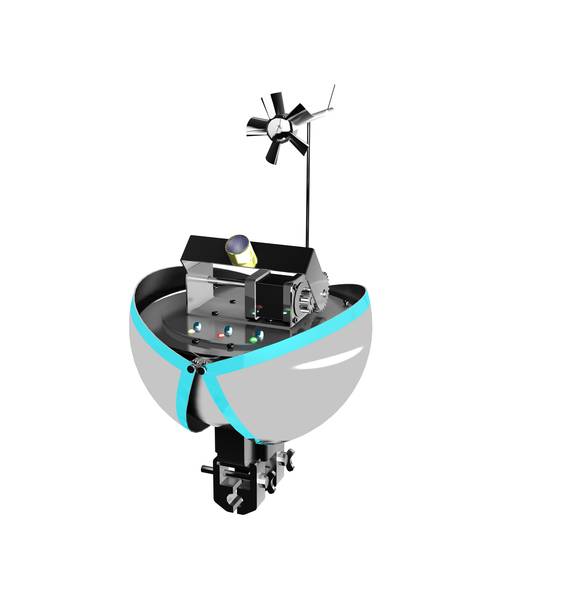

本團隊設計制作了一款新型太陽能發電裝置。該裝置主要可分為發電裝置和追蹤裝置。 追蹤裝置是結構小巧合理、安裝快速方便的獨立的追蹤機構，在輔助太陽能裝置對太陽進行追蹤的同時還能監測裝置周圍環境并對追蹤機構進行自我保護，同時可以控制多個發電裝置進行發電。本裝置主要是采用四象限光電追蹤器來精確追蹤太陽方位的，然后把信息輸出給外部設備來實現精確控制，然后通過各種傳感器的合理搭配來調控裝置實現很好的自我保護功能。同時我們考慮到對追蹤機構的安全保護以及現代人類對審美的需求，將其外形設計為球體結構。通過溫度傳感器、濕度傳感器，風速傳感器等多項感應裝置時時檢測環境的變化，從而控制半球外殼的開合，以起到良好的保護作用。在下半球設有通排塵空，雜質不易積累，通過內部的回轉清潔毛刷清掃，使得裝置內部能長久的保持清潔。這不僅能夠延長裝置的使用壽命，也使維護成本大大降低。其保護和維護上的設計使此裝置能夠在多種場合以及環境下隨心所遇的追尋太陽的腳步，把信號輸出給外部設備，來控制外部裝置與其同步追蹤太陽方面，提高光照利用率。 發電裝置主要由光伏電池板、拋物面型反射板、水冷型散熱裝置、機械傳動系統等部分組成。機械部分主要是通過支承部件在水平和豎直方向上固定的兩個步進電機。步進電機通過齒輪傳動來帶動拋物面型反射板在水平方向上的轉動和豎直方向上的俯仰角運動。光伏電池板安放在拋物面型反射板的聚光處。當拋物面的法向軸線對準太陽后，通過拋物面聚光將太陽入射光變換成一束均勻、平行高強度光垂直照射到光伏電板上。這樣在能提高單位面積的發電效率和發電量。水冷型散熱裝置裝在光伏電池板的背面。水冷卻部件起到對光伏電板的輔助降溫作用，避免光伏電板局部受熱和紅外線聚集發熱的問題。追蹤裝置每分鐘發送一次數據到發電裝置。發電裝置接收追蹤裝置傳回的太陽坐標由電路控制步進電機轉動，調整拋物面型反射板的位置從而實現太陽追蹤。
