諾基亞為5G基站配液冷散熱：碳排放減少80%，我們帶大家深度回顧和解析這項技術原理

諾基亞為5G基站配液冷散熱：碳排放減少80%，我們帶大家深度回顧和解析這項技術原理

據外媒報道，保持智能手機正常工作的基站正在向液體冷卻的方向發展。

令人驚訝的是，這些可以拍照、瀏覽互聯網和打電話的袖珍設備卻需要依賴于“基站”網絡來運行。

這些基站使用天線發送和接收無線電波。這一點很重要，因?yàn)闆]有無線電波的流動，移動通信就不能正常工作。

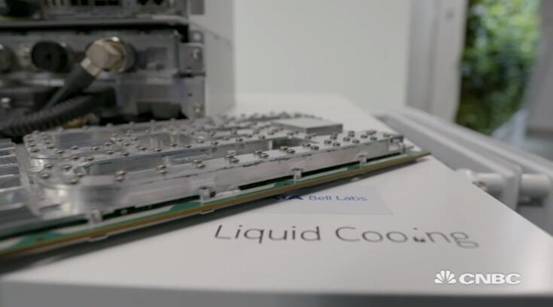

傳統上，基站是通過風扇系統來冷卻的。而諾基亞則別出心裁，開發出了液冷技術。諾基亞高管哈里·庫薩（Harry Kuosa）表示：“傳統上，基站是通過空氣流動來冷卻的，而諾基亞的這項創新是利用液體作為冷卻劑?！?/span>

庫薩還補充說，液體能比空氣更有效地散發基站的熱量?？傊?，諾基亞這套液冷系統可將能耗降低約30%，將二氧化碳排放量減少80%。

據報道，該液冷基站系統有三大優勢：

?省電30%，二氧化碳排放量減少了80％

?移除了空調和風扇，大大降低了基站運行噪音

?可回收基站排放的廢熱，二次應用于公寓大樓的供暖系統

諾基亞去年12月曾，通過與Elisa和Efore公司合作，已在芬蘭赫爾辛基的一棟公寓大樓里部署了全球首個液冷基站系統。

諾基亞網絡公司(Nokia Networks)的哈里-庫薩(Harry Kuosa)表示：“傳統上，基站是通過空氣流動來降溫的。諾基亞的這項創新技術則使用液體作為冷卻劑?！?/span>

他還補充說，液體能比空氣更有效地帶走基站的熱量。

庫薩解釋說，這意味著基站不需要空調和風扇等冷卻系統，這將減少30%的能源消耗和80%的二氧化碳排放。

2018年12月，諾基亞宣布，它與Elisa和Efore公司合作在赫爾辛基公寓樓“部署了一個商用液體冷卻基站”。

諾基亞表示，基站發出的熱量已被重新定向，用于為大樓供暖，這有助于降低能源成本。

在未來的能源效率方面，聯網和智能設備將發揮重要作用。

“我認為，我們首先要看到的是虛擬現實眼鏡。”劍橋大學制造業研究所工業可持續性研究主管史蒂夫-埃文斯(SteveEvans)表示。

“我們不是為了讓你的孩子使用這些虛擬現實眼鏡來玩游戲。相反，我們將能夠用這些虛擬現實眼鏡來觀察我們的工廠，看到無處不在的能量流動。我們將知道這些能量有沒有被用來創造價值，并據此采取相應的行動?！?/span>

眾所周知，降低數據中心能耗是業界一直追求的目標。海量數據處理產生大量廢熱，為了保障設備在恒定的溫度下穩定運行，制冷系統是數據中心的耗電大戶，為此，數據中心已經歷了從風冷向水冷再到自然冷卻等技術演進。

移動通信網絡的基站，同樣擔當著處理和傳輸海量數據的重任，但自從誕生以來，一直采用傳統的空調制冷方式。

面向5G萬物互聯時代，海量設備聯網，數據流量需求持續猛增，網絡負荷大幅增長，基站耗電與排放問題日趨嚴重，因此，基站的制冷系統也需要像數據中心一樣不斷改進。

什么需要液冷？

基站電費，可能是移動運營商當下最頭痛的問題。

在移動通信網絡中，基站是耗電大戶，大約80%的能耗來自廣泛且密集分布的基站。據統計，基站電費至少占據運營商OPEX支出的15%。在一些國家，基站電費占據了基站總成本的50%。

如今，基站設備價格在不斷下降，運維服務費用也在不斷下降，而隨著基站數量和網絡負荷的增加，基站電費卻在不斷攀升，這顯然與當下運營商降低OPEX的主調不一致。

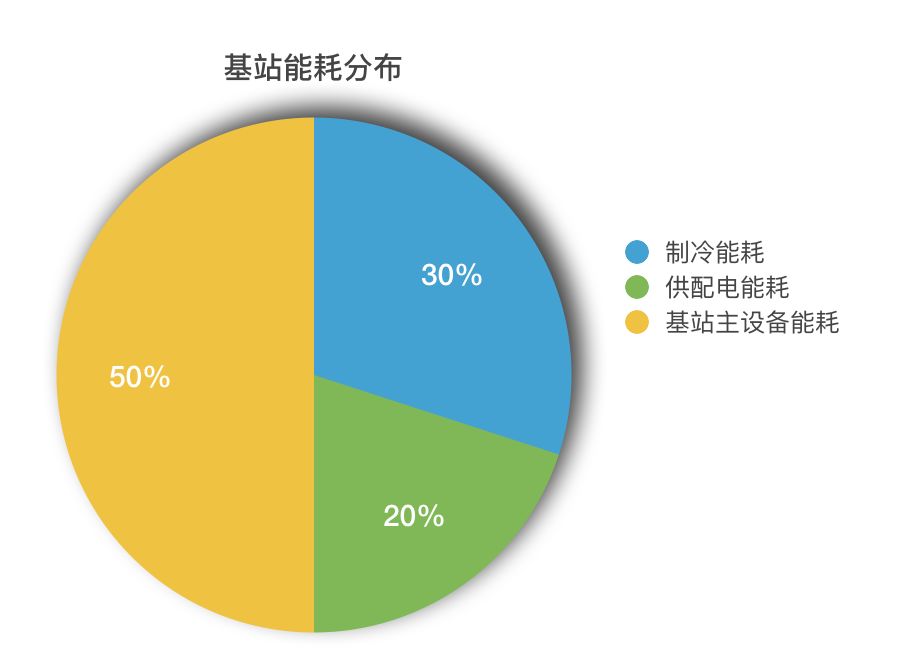

粗略統計，基站耗電主要由三部分組成：基站主設備能耗、供配電能耗和制冷能耗。

其中，如上圖，空調制冷能耗占據了基站總能耗的30%左右。

在我國，很多偏遠地區的基站僅是為了保障覆蓋，話務量和流量極低，但空調制冷系統常年運行，估計空調制冷能耗占據了基站總能耗的50%以上。

基站耗電非常厲害，相對于數據中心，估計基站更耗電。

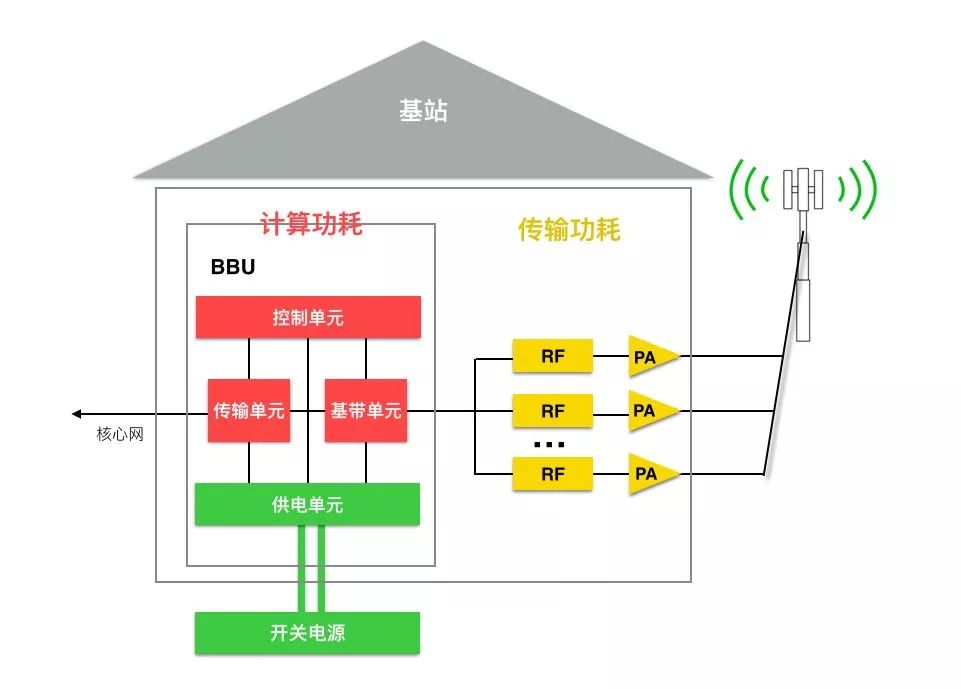

基站設備的內部結構主要包含：BBU、射頻（RF）單元、功率放大器（PA）、天線接口等，BBU負責數據計算和處理，功率放大器（PA）和射頻（RF）部分負責數據的無線傳輸。

也就是說，基站不但有處理數據的“計算功耗”，還有功率放大器（PA）和射頻（RF）部分所產生的“傳輸功耗”，而功率放大器功耗有一半以上作為廢熱而損失。

而隨著從2G到5G不斷演進，舊設備不能淘汰，新設備不斷添加，多網共存，基站耗電量不斷上升。據統計4G時代新增LTE設備后，基站耗電量增加約20%，未來新增5G設備后，必然會進一步增加耗電量。

網絡技術在不斷演進，設備在不斷更新，但基站的制冷系統30多年來幾乎一成不變，還是采用傳統空調，而由于空氣的容積熱容量大約比水小4000倍，與液冷系統相比，傳統的空氣冷卻系統能效太低。

基站需要更先進的制冷系統。

液冷基站的原理是什么？

諾基亞只是發布了一個新聞公告，并沒有公布其液冷基站的原理。

我們只能抱著對技術的探索精神，廣查資料，試著來解讀一下其原理。

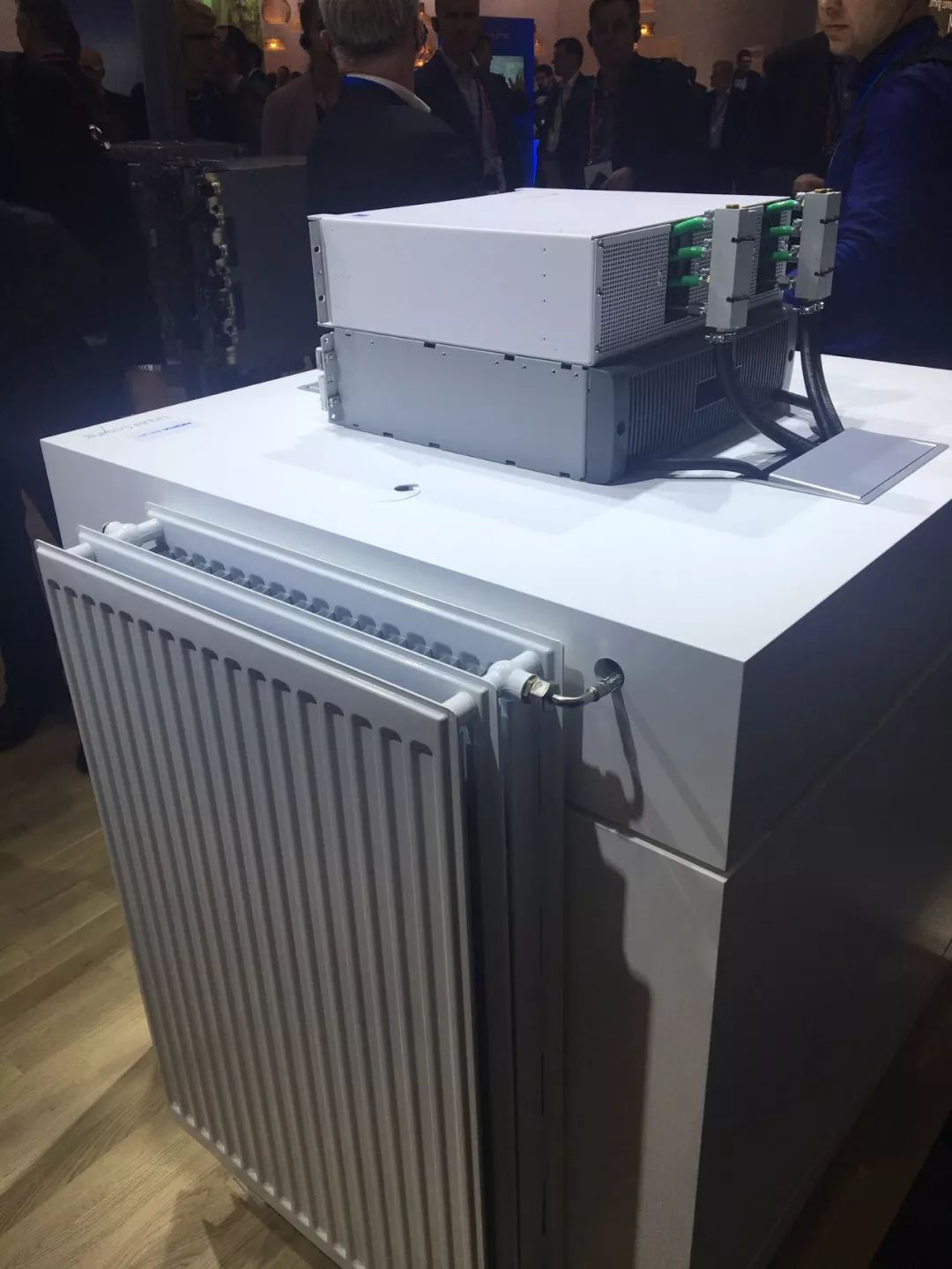

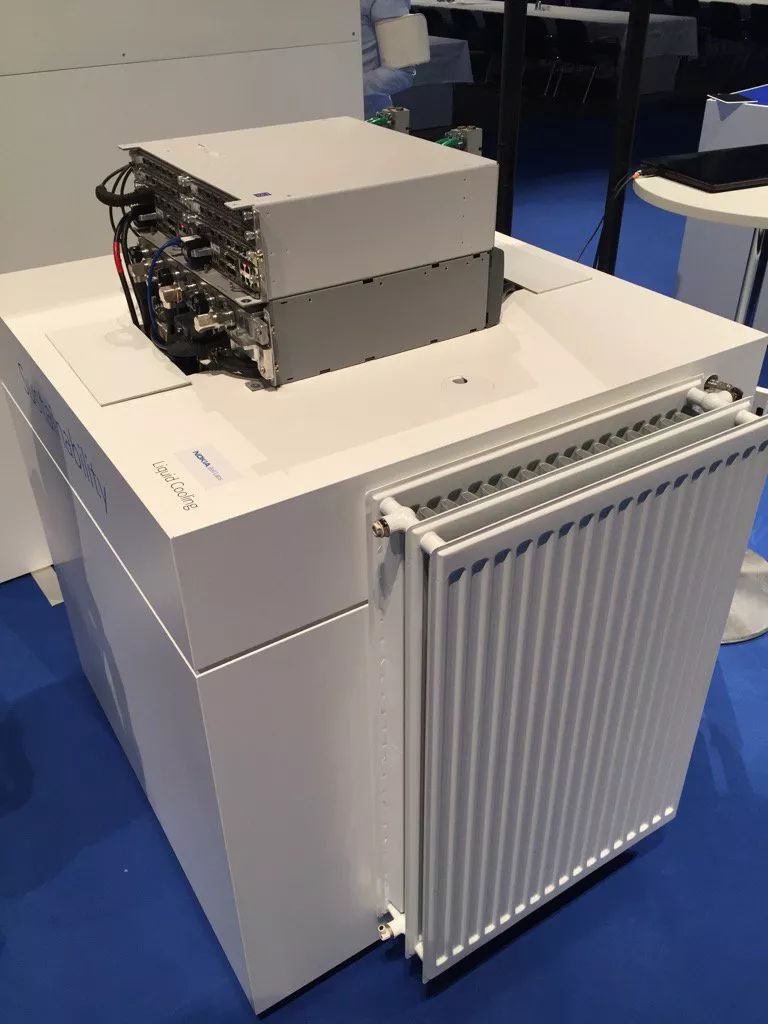

根據我們了解的情況，諾基亞貝爾實驗室早在幾年前就在研發液冷基站。在2017年的MWC上，諾基亞就曾展示過貝爾實驗室的液冷基站技術。

先睹為快…

但只是目睹了真容，里面的原理不得而知。

2015年，諾基亞曾和運營商Orange進行過液冷基站實驗，里面的一些細節有點意思…

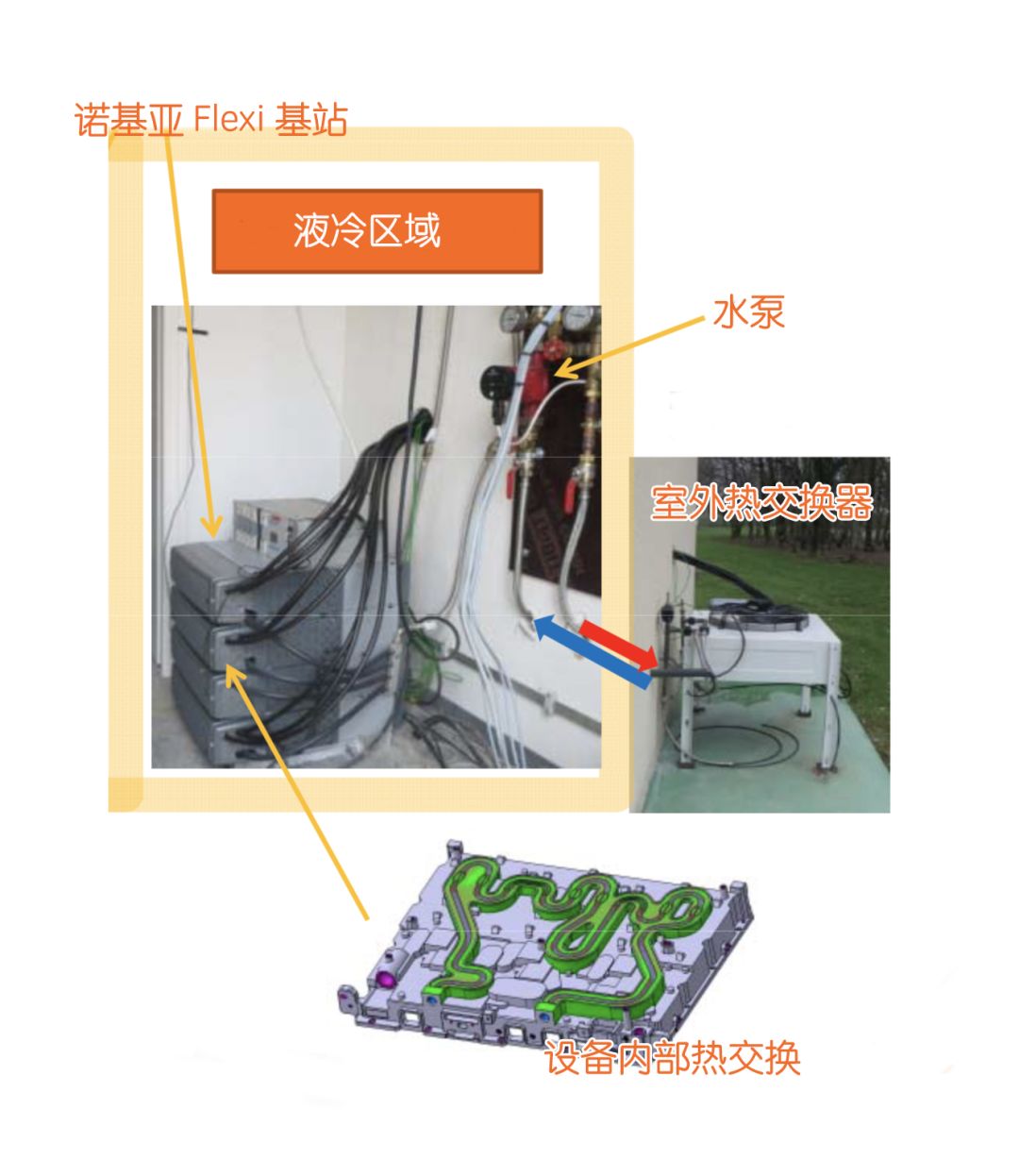

如上圖，該實驗系統主要有熱交換構件、水箱以及水泵等組成一套冷卻循環散熱裝置，用液冷的方式代替基站空調。

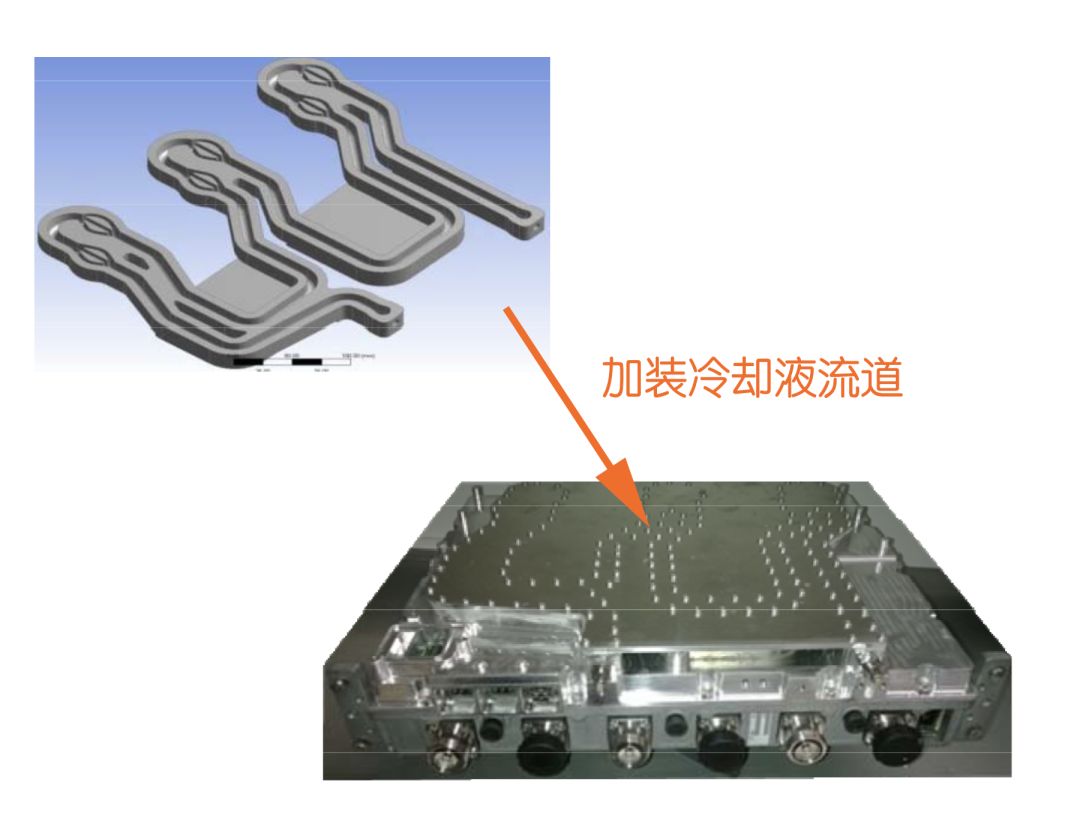

由于冷卻液需流經設備的熱源的接熱面，需要對基站設備（比如射頻和功放模塊）進行改造，比如加裝冷卻液流道，以更加靠近熱源，減少冷媒輸送能耗，提升冷卻效率。

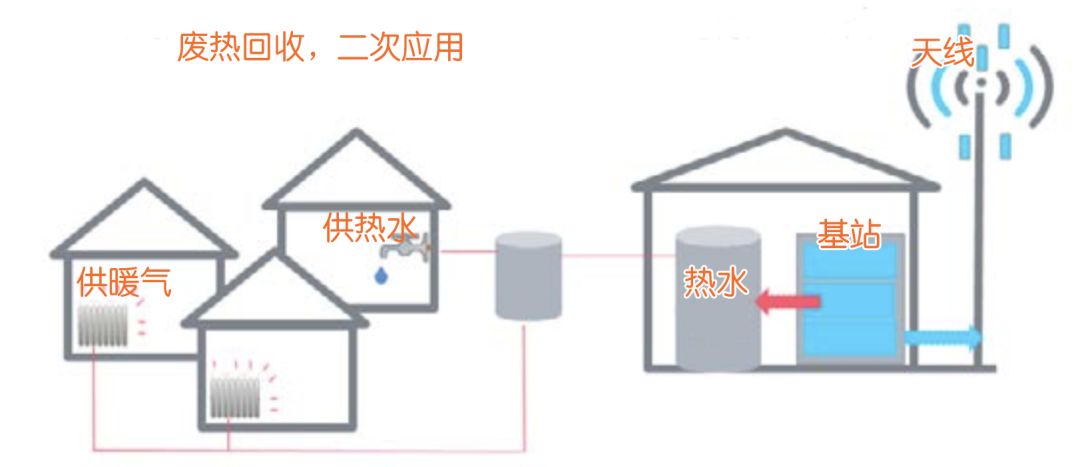

液冷技術不只是比空氣冷卻更節省能耗，它還利于二次利用基站排放的廢熱。由于采用液冷技術輸出的熱水溫度約為50-60°C，很多基站都安裝在建筑樓上或與建筑物相鄰，它可以用于生活熱水供應，甚至供暖，二次應用的價值遠遠高于廢氣。

諾基亞官網就提到，該冷卻基站可回收廢熱，二次應用于公寓大樓的供暖系統。

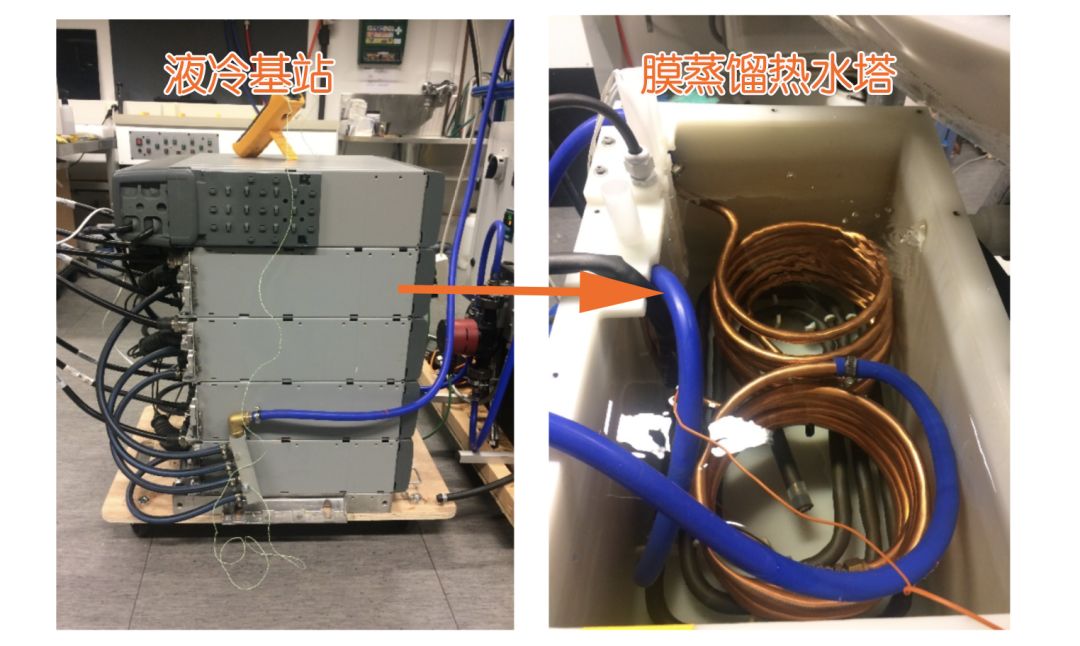

甚至，我們還看到，有機構正在研究利用液冷基站的熱水回收，通過膜蒸餾技術來對水進行凈化處理。
