工程師設計了一個清理空間碎片的機器人抓手

工程師設計了一個清理空間碎片的機器人抓手

現在，大約有50萬件人造碎片在太空中肆虐，以每小時17,500英里的速度繞行星軌道運行。這些碎片對這些車輛上的衛星，航天器和宇航員構成威脅。

整理特別具有挑戰性的是碎片存在于太空中。吸盤不能在真空中工作。傳統的粘性物質，如膠帶，在很大程度上是無用的，因?yàn)樗鼈兯蕾嚨幕瘜W(xué)物質無法承受極端的溫度波動。磁鐵僅適用于磁性物體。大多數提議的解決方案，包括碎片魚叉，要么或要求與碎片進行有力的相互作用，這可能會使這些物體在無意的，不可預測的方向上被推動。

為解決這一問題，斯坦福大學和美國宇航局噴氣推進實驗室(JPL)的研究人員設計了一種新型的機器人抓取器，用于抓取和處理碎片，這些都發表在6月27日出版的“ 科學機器人”雜志上。

“我們開發的是一種使用壁虎式粘合劑的夾具，”機械工程教授，該論文的高級作者Mark Cutkosky說。“這是我們大約10年前開始攀登機器人的工作的結果，這些機器人使用粘合劑，靈感來自壁虎如何貼在墻壁上。”

該小組在他們的實驗室和多個零重力實驗空間(包括國際空間站)測試了他們的抓手和小型版本。這些早期測試的有希望的結果使得研究人員想知道他們的夾子將如何在車站外進行，這可能是下一步。

“有許多任務可以從中受益，例如交會對接和軌道碎片緩解，”JPL的極端環境機器人組小組負責人，06年，MS博士，Aaron Parness說。“我們最終還可能開發出一種可以在航天器上爬行，進行修理，拍攝和檢查缺陷的攀爬機器人助手。”

創建一個壁虎抓手

Cutkosky實驗室開發的粘合劑以前曾用于攀爬機器人，甚至是一種允許人類爬上某些表面的系統。它們受到壁虎的啟發，壁虎可以攀爬墻壁，因?yàn)樗鼈兊哪_具有微小的襟翼，當與表面完全接觸時，在腳和表面之間產生范德瓦爾斯力。這些是由分子外部電子位置的細微差異引起的弱分子間力。

夾子不像壁虎的腳那么復雜 - 粘合劑的襟翼大約是40微米，而壁虎大約是200納米 - 但是壁虎式粘合劑的工作方式大致相同。就像壁虎的腳一樣，如果襟翼被推向特定的方向，但是僅僅需要向右方向輕推，它只是粘性的。對于空間抓手將執行的各種任務，這是一個有用的功能。

加州大學圣巴巴拉分校的訪問助理教授艾略特·霍克斯說：“如果我進來并試圖將壓敏粘合劑推到浮動物體上，它就會漂走。”該論文的共同作者。“相反，我可以非常輕柔地將粘合墊接觸浮動物體，將墊子朝向彼此擠壓，以便它們被鎖定，然后我就能夠移動物體。”

墊子以相同的輕柔動作解鎖，對物體產生很小的力。

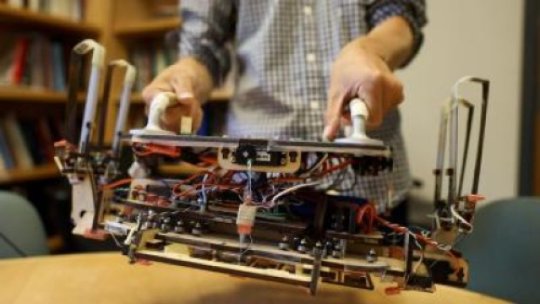

研究人員創造的夾子在前部和手臂上有一個粘性方格網格，帶有薄的粘性條帶，可以折疊并從兩側向機器人中間移動，就好像它提供了一個擁抱。網格可以粘在扁平物體上，就像太陽能電池板一樣，手臂可以抓住彎曲的物體，就像火箭體一樣。

這項工作面臨的最大挑戰之一是確保粘合劑上的負載均勻分布，研究人員通過將小方塊連接到滑輪系統來實現這一目的，滑輪系統也用于鎖定和解鎖襯墊。如果沒有這個系統，不均勻的壓力會導致方塊逐個展開，直到整個夾具松開。該負載分配系統還允許夾具在具有缺陷的表面上工作，所述缺陷防止一些方塊粘附。

該小組還設計了夾具，以在松弛和剛性狀態之間切換。

“想象你正試圖抓住一個漂浮的物體，你想要盡可能靈活地符合那個物體，這樣你就不會把那個物體推開，”Cutkosky實驗室的研究生郝江解釋說。該論文的第一作者。“抓住后，你希望你的操作非常僵硬，非常精確，這樣你就不會感到手臂和物體之間的延遲或松弛。”

零G的壁虎式粘合劑

該小組首先在Cutkosky實驗室測試了夾具。他們仔細測量了夾具可以承受多少負荷，當施加不同的力和扭矩時會發生什么，以及它可以被卡住和松開多少次。通過與JPL的合作，研究人員還在零重力環境中測試了夾具。

在JPL的Robodome中，他們將帶有粘合劑的小矩形臂連接到一個大型機器人，然后將這個改進的機器人放在一個類似于巨型空氣曲棍球臺的地板上，以模擬2D零重力環境。然后，他們?cè)噲D讓他們的機器人在無摩擦的地板上掠過并抓住并移動一個類似的機器人。

霍克斯說：“我們讓一個機器人追逐另一個機器人，抓住它，然后把它拉回我們想去的地方。” “我認為這絕對令人大開眼界，看看我們的粘合劑相對較小的一塊可以如何拉動一個300千克的機器人。”

接下來，江和帕內斯進行了拋物線飛機飛行，以測試零重力的抓手。在兩天的時間里，他們進行了一系列的80次上升和潛水，在機艙內創造了大約20秒的2G和20秒零-G條件的交替體驗。抓手成功地抓住并松開了一個立方體和一個大型沙灘球，觸感柔和，物體在釋放時幾乎不動。

最后，Parness的實驗室在國際空間站(ISS)開發了一個小型夾具，在那里他們測試了夾具在工作站內的工作情況。

夾具的后續步驟包括將其準備好在空間站外進行測試，包括創建一種由持久耐用的材料制成的版本，能夠承受高水平的輻射和極端溫度。目前的原型由激光切割膠合板制成，并且包括橡皮筋，其在空間中會變脆。研究人員將不得不在國際空間站外進行測試，這可能是為了安裝在機器人手臂的末端。

回到地球上，Cutkosky還希望他們能夠以更低的成本制造更大量的粘合劑。他想象有一天，壁虎式粘合劑可能像魔術貼一樣普遍。
