前段時間在創客群里看到一個用點陣LED屏做的超級萌萌噠的小玩偶，有聲音LED屏就會有動畫，非常有趣，恰好我有一個點陣LED，于是決定自己也做一個，在 instructables 上找了下發現真的有這個東西。
叫 Lip Syncing Robot 原版是直接把點陣屏焊上去 Arduino pro mini 的，我買的那個是用 MAX7219 驅動，看了一下作者的程序試著改成芯片驅動的，改到一半不會了[x_x]，問了一下作者用MAX7219的程序怎么寫，第二天作者回復我了，現在任何一款Arduino都可以做了，還留了許多引腳方便以后添加新功能，不多說了，先看下面的圖片和視頻吧~

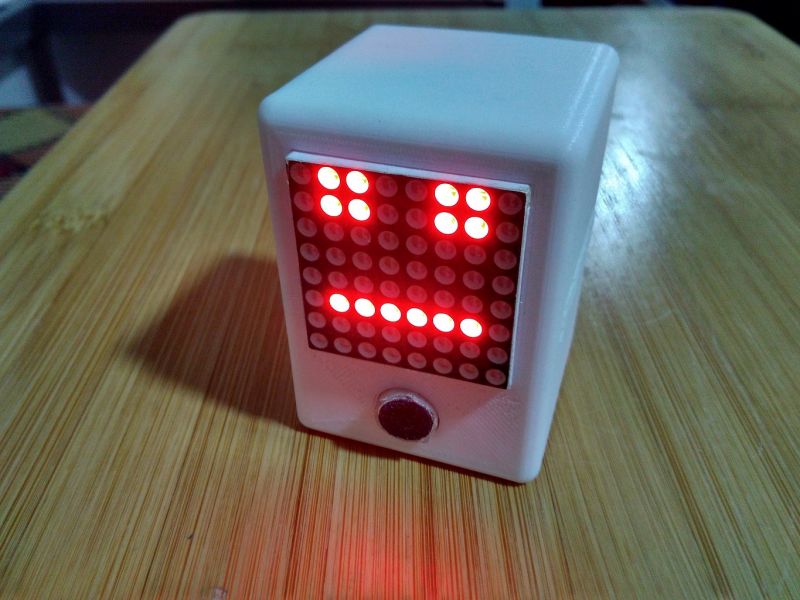

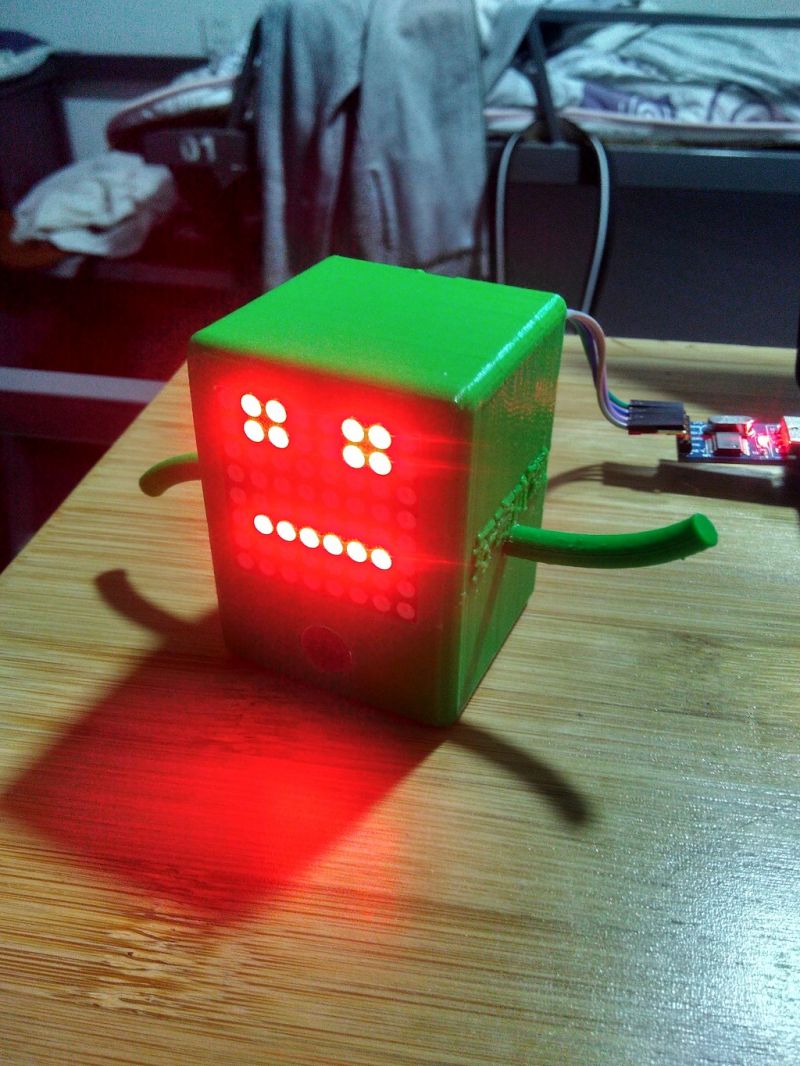

正面賣萌

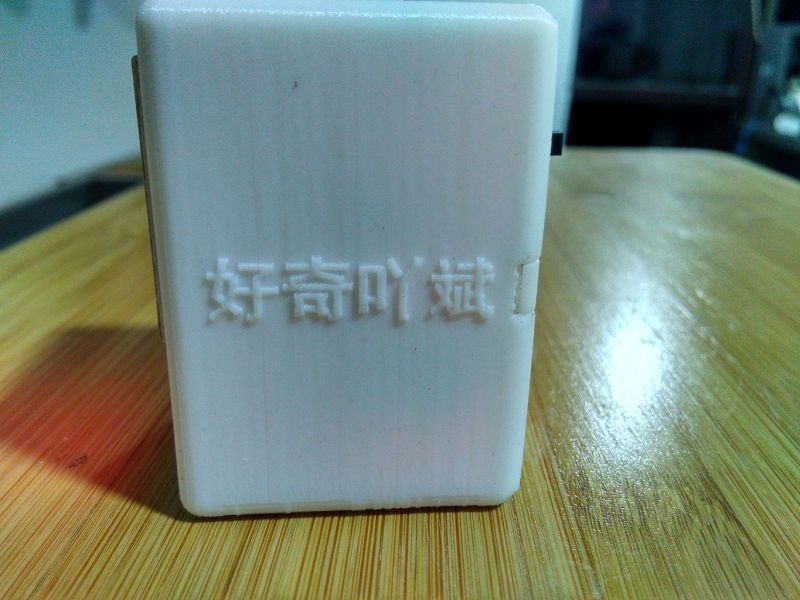

側面Logo

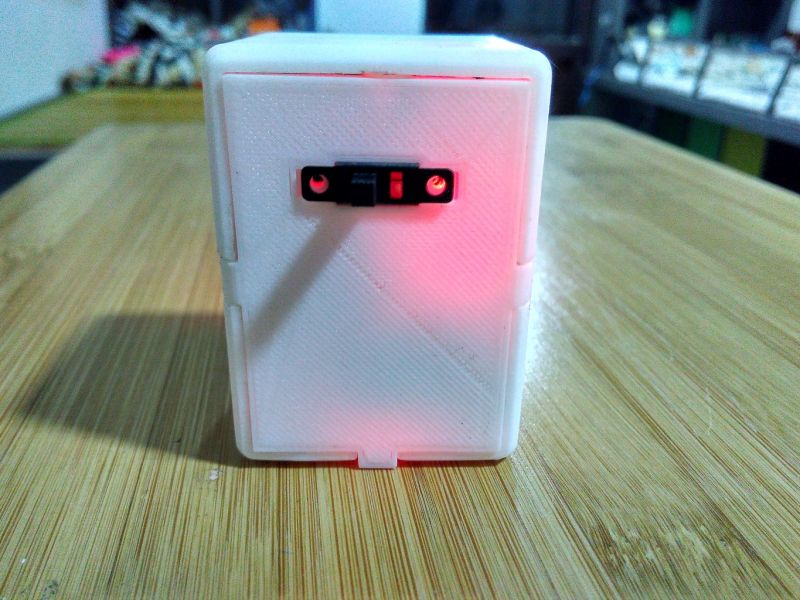

背面開關

效果視頻：

有音樂或聲音，點陣LED屏的表情就會動，聲音越大嘴巴張得越大，沒有聲音就不開口了賣萌了，哈哈哈。
搭配一臺MP3小音響在旁邊播放的話食用效果更佳[偷笑]，不過后來發現用紐扣電池供電不穩定，大家最好改用小的鋰電供電。
看完是不是感覺有點萌，想做一只玩，或者想做來送女孩子，女朋友呢，下面就放出怎么做的和一些程序建模文件。

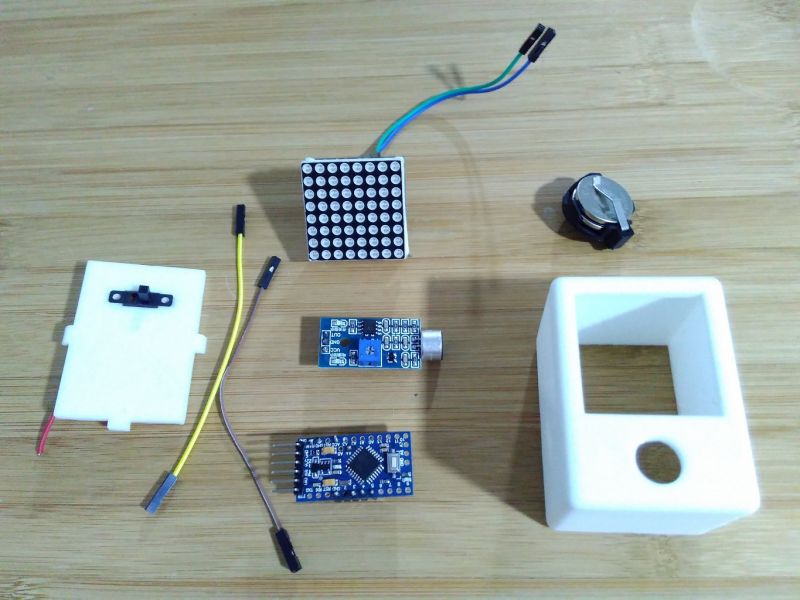

零件：

8X8點陣LED(MAX7219)(32mm x 32mm)

Arduino pro mini(其它的Arduino板子也可以)

聲音傳感器

開關按鈕

紐扣電池(最好改用小鋰電)

杜邦線(導線)

外殼(需3D打印)

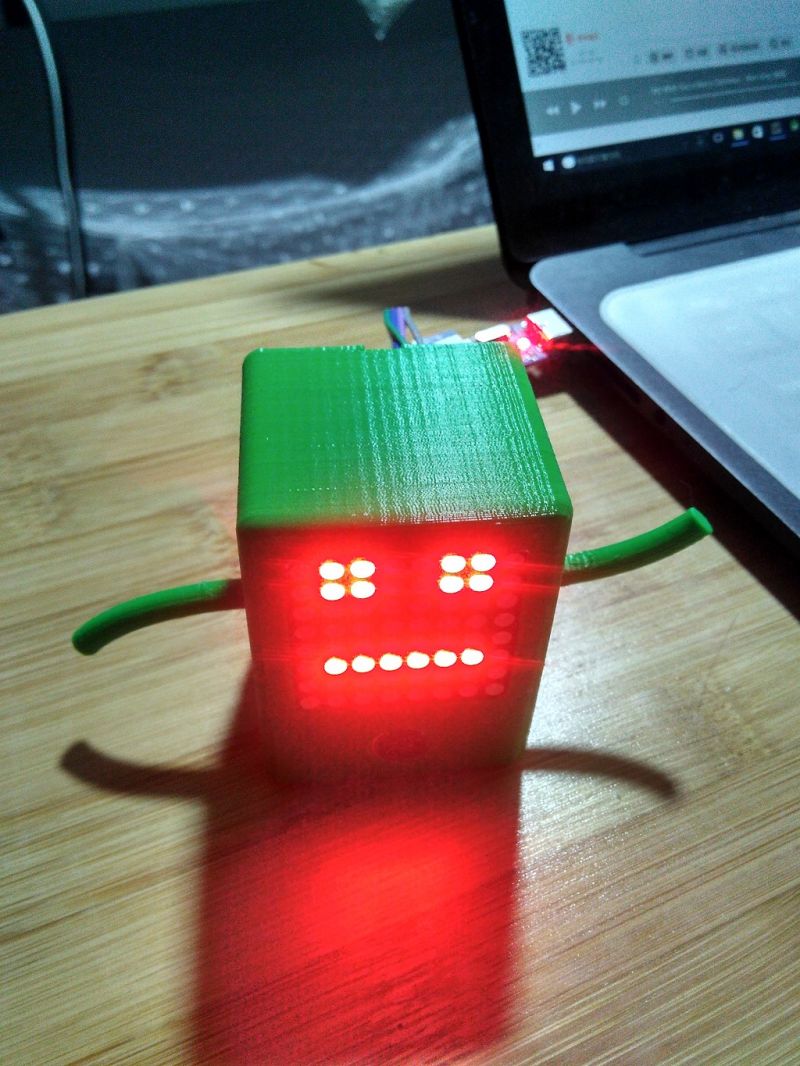

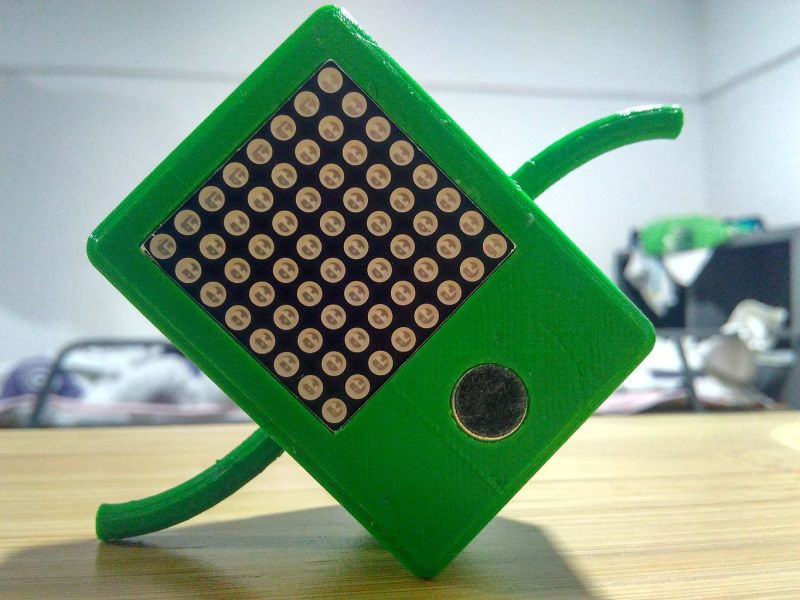

后來又加了兩只手上去，感覺更萌。外殼文件已經是加了手的版本。

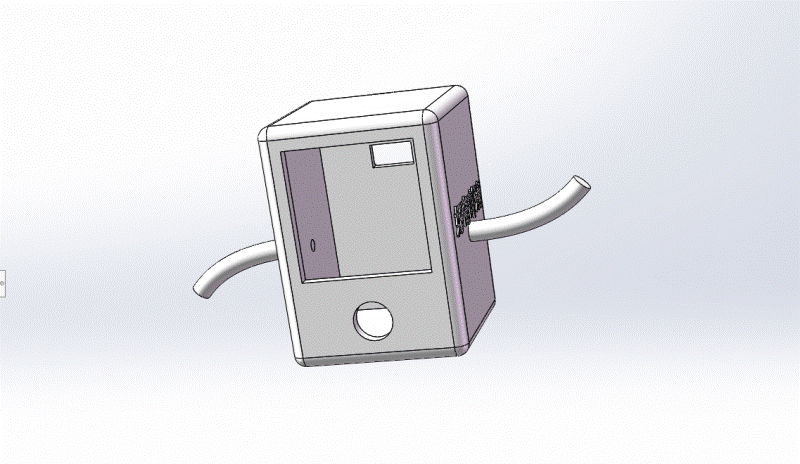

外殼文件外殼是Solidwork2016建模的，聽說SW文件低版本打不開。
自己到某寶上選購零件吧，Arduino pro mini需要買一個USB轉TTL的模塊做程序下載器，第一次玩的要買一個。
外殼文件自己找3D打印機打印出來。

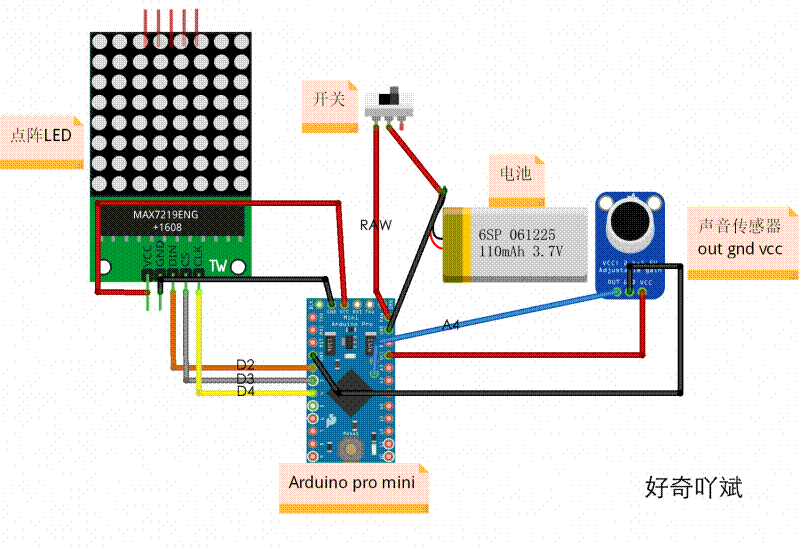

接線圖：
電路按照上圖接就ok了，當然你也可以修改程序里的引腳，按自己想的去接。聲音傳感器把原來的排針去掉，不然裝不進外殼。
DIN—-D2
CS —-D3
SLK—-D4
OUT—-A4
程序文件里面有兩個程序，分別是表情包程序和假唱機器人程序。
下載解壓后，用Arduino IDE打開程序燒錄進去pro mini就可以去賣萌了。
LED-Matrix-Editor這是個在線編輯點陣LED圖案的工具，可以自己改成自己喜歡的圖案，然后復制代碼到表情包程序里修改表情。

更新外殼

一起做來玩吧。

作者:好奇吖斌
