主動智能減振輪

主動智能減振輪

關鍵詞：車輛減振

簡介：

　針對現有車輛減振均采用在車橋和車身之間設置懸架減振器來實現車輛減振而無法保護車橋/轉向橋的問題，提出了在車輛輪輻上設計彈簧減振系統以實現保護車橋/轉向橋在內的減振系統，具備主動減振調整功能，與懸掛減振系統配合使用，進一步提高行車舒適性和安全性。為運輸易爆、易碎物品的運輸車，運送危重病人的急救車等特殊車輛，以及越野車、汽車、摩托車、電動自行車和自行車等普通乘用車輛的進一步減振奠定了研究基礎。

1

2

3

4

詳細介紹：

研究的目的及意義

汽車最初期的形態起源于十八世紀的歐洲，而真正的現代汽車則起源于十九世紀中后期，即德國工程師制造出以汽油發動機為動力的車輛，標志著現代汽車的誕生?，F(xiàn)代汽車早期的形式主要是將發動機代替馬提供動力，因此早期現代汽車的外觀同馬車非常相似，例如1886 年德國人 Benz Karl 研制的第一輛汽車是發動機為單缸809W（1.1 馬力），最高車速約 13～16km/h 的三輪車[1]。由于當時人們普遍使用的車輪是剛性結構的車輪，其操控性非常差而且行駛速度也比較慢，舒適性不佳，于是人們在 1894 年開始采用橡膠充氣輪胎，由于這種新型輪胎的彈性變形作用，極大提高了乘坐的舒適性，行駛的車速也隨之提高，汽車的結構從此發生了根本性的變化。 隨著科學技術的不斷發展，越來越多的高科技在汽車中得到應用。雖然橡膠充氣輪胎在一定程度上可提高車輛的舒適性，但隨著汽車車速的不斷提高，為了減少汽車在高速行駛過程中路面激勵產生的顛簸感，以及路面顛簸和汽車轉彎時產生的車身側傾，人們設計研發了汽車懸架系統。 汽車懸架系統是車身與車橋之間所有傳力裝置的總稱。路面作用于車輪上的垂直反力（支承力）、縱向反力（牽引力和制動力）和側向反力以及這些力所產生的力矩都要通過懸架傳遞到車架（或承載式車身）。懸架的作用就是在傳遞這些力和力矩的同時，緩和不平路面?zhèn)鹘o車架或車身的沖擊載荷，抑制車輪的不規則振動，提高車輛平順性（乘坐舒適性）和安全性（操縱穩定性），減少動載荷引起的零部件和貨物損壞。因此懸架系統是影響汽車性能的關鍵部件，提高汽車總體性能有著非常重要的意義。 目前傳統的汽車懸架系統被布置在車身與車橋之間，路面作用在車輪上的力仍會完全傳遞至車橋結構上，工作載荷惡劣。在此背景下，針對由于路面激勵造成的車橋結構振動損傷是車橋破壞的主要因素，通過機構設計，提出在車輪輻上增加減振裝置，設計一種變剛度減振車輪，并設計主動減振控制方式，實現車輪與車橋間的主動智能減振，緩和不平路面?zhèn)鹘o車橋的沖擊載荷，進一步提高車輛的行駛舒適性和平穩性，以及延長車橋結構使用壽命，對汽車技術的發展具有重要的意義。 1.2國內外研究現狀及發展趨勢 針對在特定的道路狀態和速度下達到最優減振效果，在乘坐舒適性和操縱穩定性優化折衷的前提下，提出了低成本的被動懸架減振器，其減振系數經過優化設計后不能調節，廣泛應用于中低檔轎車。在被動懸架性能的改進研究上，研究者開展了大量的試驗研究，通過建模仿真來實現最優的懸架參數；研究漸變剛度彈簧和機械可變阻尼減振器適應一定范圍內不同的工況；開展橫向穩定桿的多連桿懸架導向機構的研究，提高了被動減帶來的行車舒適性。然而這些研究無法改變被動減振適用路況受限的現狀。 針對被動懸架不能調節減振系數適應路況受限的問題，提出了一種剛度可變的彈簧和阻尼系數可變的減振器組成的半主動懸架系統，隨著汽車工況的變化通過控制器對阻尼器進行調整，以提高汽車平穩性。半主動減振是目前汽車減振研究的熱點。半主動懸架大體可以分為剛度可變和阻尼可變兩種型式，如空氣彈簧和阻尼力可變減振器，其中阻尼可變又分為阻尼分級可變和阻尼連續可變兩類。 目前半主動懸架中改變彈簧剛度只有通過切換空氣彈簧或油氣彈簧來實現，用于高檔轎車，需配備動力源—空氣壓縮機等因素，使得比改變阻尼困難得多。為了減少執行機構所需的功率，半主動懸架研究主要集中在改變減振器的阻尼系數方面，以可變阻尼減振器為執行器，設計合理的控制策略，使可變阻尼減振器產生的阻尼力能獨立地跟蹤力需求信號。國內外在電流變液減振器和磁流變液減振器方面取得了較大的發展，執行機構一般采用置于減振器上方的步進電機，驅動阻尼調節桿改變節流口面積,從而調節減振器的阻尼特性。PID方法是一種有效的控制策略，廣泛應用于半主動減振[17-20]。已經提出的多種半主動懸架的控制策略大都是建立在各自的前提條件之下，與實際的工況有不同程度的差異，各種方法均有利弊，采用某一種控制方式無法達到真正意義上的最優，很難應用于實車，因此半主動懸掛減振集中在汽車振動系統動力學模型的研究；可變阻尼減振器的動力學模型的研究；系統控制算法設計等研究中。 針對被動懸架和半主動懸架的不足，國外研究者提出了主動懸架的概念，由傳感器和有源控制器組成閉環控制系統，根據車輛的運動狀況和路面狀況主動做出反應，來抑制車身的振動和擺動，該懸架無固定的剛度和無固定的阻尼系數，可隨道路條件的變化和行駛的不同要求而自動地改變彈簧剛度和減振器阻尼系數，使懸架始終處于最佳的減振狀態和行駛姿態，結構示意圖如圖1.4所示。由于主動減振需要高精度的液壓伺服裝置，成本高，加上其無彈簧結構不能接受失效，因此主要應用于賽車和高級轎車，仍然處于發展過程中。 綜上所述，無論被動、半主動還是主動懸掛減振，都是在車輪和車身間布置懸掛系統，對車身進行減振保護，無法實現車橋結構的振動抑制，更無車輪減振的控制系統，究其原因是車輪是汽車安全行駛的關鍵，由于其高速旋轉和結構空間狹小等原因，現有的懸掛結構難以直接應用，除非有創新性結構設計。 因此，為了實現包括車橋在內的汽車減振系統，提供更高的汽車行駛舒適性和安全性，本設計提出了在汽車車輪上設計主動智能減振系統，通過改變汽車輪輻剛度，即采用彈簧、阻尼和套筒機構等組成的減振輪輻來替代現有的剛性輪輻，使輪輻具有減振功能，以有效吸收沖擊載荷；設計蝸輪蝸桿的調控結構，用電液控制技術對車輪的減振阻尼系數進行自適應控制，根據行車狀況和路況實現自適應控制，從而進一步提高車輛的舒適性，實現車輪的主動智能減振。 1.3主要研究內容 現有的汽車減振方案均采用懸掛減振，僅能對車身進行減振保護，然而車橋/轉向橋所受沖擊較大，損壞比較嚴重，本設計提出的主動智能減振輪。 創新性的在汽車車輪上設計減振調整機構，可以實現保護包括車橋在內的減振系統，有效保護車橋、車身。通過設計減振系數調控機構，通過采集操作者、汽車路況行駛信息，實現主動調控，在現有車輛懸掛減振的基礎上，進一步提高汽車行駛的平穩性和舒適性。 本設計的主要研究內容包括： （1）采用套筒分級固定彈簧的方式實現可變剛度的彈簧減振系統，用步進電機和蝸輪蝸桿的調控結構實現彈簧減振系統剛度的分級調整，設計了主動智能減振輪； （2）采用大型有限軟件ANSYS對輪輻減振結構進行結構強度和剛度分析，； （3）采用STM32控制芯片設計主動控制系統采集車輛行車參數，并根據行車參數設置減振車輪的主動分級調整策略； （4）采用多體動力學仿真軟件ADAMS對不同剛度和不同沖擊載荷下減振輪的減振性能進行分析，并對設計的樣機進行了臺架測試試驗。

第2章 主動智能減振輪的方案設計

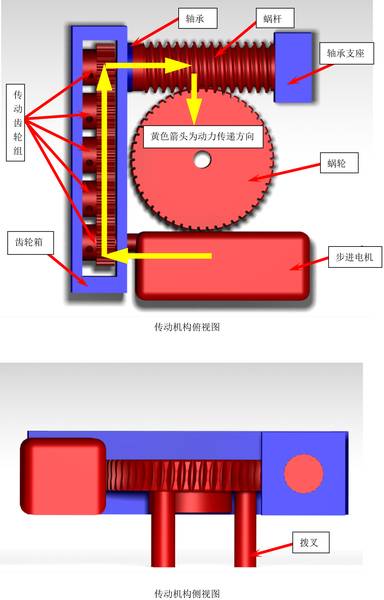

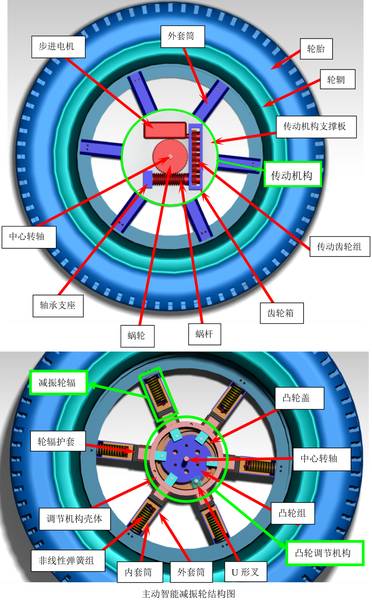

2.1車輛減振的需求分析 汽車平穩性和舒適性主要通過減振完成，現有的減振系統都是依托懸架系統實現減振。常用的車輛懸架系統均為被動減振，一般由桿、筒、彈簧和阻尼器等構件組成，難以適應路況變化。隨著人們生活水平的提高，對汽車的平穩性和舒適性的要求越來越高。為了取得良好的舒適性，需要大大緩沖汽車的振動，這樣彈簧就要設計得軟些，但彈簧軟了卻容易使汽車發生剎車“點頭”、加速“抬頭”以及嚴重側傾偏向，不利于汽車的轉向，容易導致汽車操縱不穩定等。懸架減振系統只能夠保護車輛懸架以上的車身部分，而車輛底盤則直接受到來自路面的沖擊，造成車橋/轉向橋等部件易疲勞損傷。 針對現有減振的不足，設計了主動智能減振車輪。它以彈簧和阻尼組成的減振輪輻作為基本減振器件，以凸輪、蝸輪蝸桿、齒輪等作為減振調節機構，配合電子控制模塊，共同組成可根據車輛的行車狀況對減振輪減振系數進行自適應調節的主動智能減振車輪。此設計的最大特點是靠車輪自身完成自適應減振，再和懸架配合，以使車輛達到良好的舒適度。并能夠從振動根源處削弱振動，從而擴大減振的保護范圍，提高車輛的使用壽命。 具備減振的車輪既可應用于特種車輛，如運輸易爆、易碎物品的運輸車，運送危重病人的急救車等，又可運用到普通乘用車輛，如行車環境較差的越野車，追求舒適的高級轎車、電動輕型車輛等，同時也可以應用于自行車、摩托車等需要減振的場所，其應用前景廣闊。 2.2主動智能減振輪的工作原理 本項目是對車輪進行改進設計，提出了主動智能減振輪，在普通車輪的輪輻上設計減振系統，讓車輪具備被動減振的功能；同時設計一套蝸輪蝸桿的動力傳動系統，用凸輪調節減振系統的減振參數，通過機電控制技術采集路況信息，根據行車狀況和路況做出適應性反饋，設計一套控制策略，控制步進電機驅動傳動系統，最終通過凸輪調節，實現減振系數隨路況變化的調節，進一步提高車輛的舒適性。 2.3主動智能減振輪的方案設計 本作品的設計包括機械結構部分的設計和電控部分的設計。 2.3.1減振輪機械結構方案設計 以普通車輪為主體，減振輪的結構方案如圖2.1所示，主要由傳動機構、凸輪調節機構、減振輪輻等機構組成。 　　　傳動機構主要包括：齒輪組、蝸輪蝸桿及其支撐機構，用于動力傳輸，通過蝸輪蝸桿的減速機構增大驅動力矩，同時具備定位和自鎖功能。傳動機構由步進電機提供動力，通過傳動齒輪組將動力傳遞到蝸桿上，蝸桿帶動蝸輪轉動實現力矩增大和行程控制，利用蝸輪蝸桿的自鎖功能實現調節行程的定位。 凸輪調節機構主要包括：凸輪組、凸輪蓋、調節機構殼體、U形叉及其連接機構。凸輪幾何中心與蝸輪中心一致，都是輪心點。U形叉螺紋口為輪輻減振系統安裝螺孔，由于凸輪與輪輻構成一個凸輪機構，當蝸輪發生轉動時帶動凸輪轉動，U形叉將帶動輪輻徑向移動，實現輪輻減振系統彈簧壓縮量的改變，從而改變減振輪的減振系數，以適應路況。 減振輪輻主要包括：多級并聯彈簧組、內套筒、外套筒等。彈簧采用不同長度的線性彈簧同心并聯組成的多級并聯彈簧組，改變U型叉的徑向位移調整多級并聯彈簧組的受力彈簧數量，實現彈簧組的勁度系數發生變化，從而實現可變的減振彈簧。 本設計采用彈簧和套筒等組成的減振輪輻來代替車輪原有的剛性輪輻，使輪輻具有減振功能。這樣在振動傳向車體的路徑上增加了一級減振，減弱了路面?zhèn)鬟f給車輛的振動，從而提高車輛的舒適性。其中并且這些減振輪輻的彈簧長度可以由伺服電機驅動的凸輪組進行同步調節，以改變彈簧的壓縮量，進而改變車輪的減振系數，使車輛在不同的路況下保持最佳減振性能。 2.3.2減振輪電控部分設計 電控部分的設計思路是：分布于車輛的幾組傳感器，如：振動加速度感器、行車加速度傳感器、速度傳感器、轉角傳感器等，如圖2.4所示，采集行車狀況的信息，并將信息傳遞給電控單元（MCU）。考慮到行車速度的微分可得到行車加速度，因此行車加速度可以用行駛速度代替計算。電控單元（MCU）根據設定的運算邏輯對收集來的信號進行分析和處理，并根據分析結果對伺服電機發出相應的驅動指令，從而實現車輪減振系數對路面以及行車狀況的自適應調節。 2.3.3減振輪的主動控制策略 主動智能減振輪的減振功能在停車或者不滿足減振功能開啟條件的時候是禁止開啟的。此時，凸輪的最高點與滑塊接觸，減振輪輻的內外套筒相互接觸，彈簧不能發生伸縮運動。當車輛啟動時，信號采集模塊開始采集車輛的速度、加速度、轉向、振動加速度等行車信息，并將這些信息傳遞給電控單元（MCU）。電控單元（MCU）根據預設的判斷條件以及運算規律對車輛的行駛狀態及路面狀況進行判斷與計算。當車輛的行車狀態不滿足減振功能開啟條件時，車輪減振功能禁止開啟。當車輛的行車狀態滿足減振功能開啟條件時，電控單元（MCU）計算彈簧在此狀態下的最適勁度系數，進而計算出步進電機的轉角。電控單元（MCU）根據計算結果發出對步進電機的驅動指令，當步進電機接受到來自電控單元（MCU）的驅動指令后轉動相應的角度，并帶動傳動齒輪轉動，傳動齒輪帶動蝸桿轉動，蝸桿帶動蝸輪轉動，蝸輪帶動凸輪轉動，通過滾子帶動U型叉產生一定量的徑向位移，改變了減振輪輻彈簧的壓縮量，使其勁度系數達到最優值。當車輛在受到來自路面的沖擊時，減振輪輻產生一定規律的伸縮運動，吸收振動的能量，達到減振的功能。 2.4本章小結 在分析車輛現有的減振需求的基礎上，提出了在輪胎上設計智能主動減振輪的必要性；根據減振功能要求，提出用彈簧套筒組成多級并聯彈簧組的方案對輪輻進行改進的方案，并對主動智能減振輪的機械結構和電控系統的方案進行了介紹。

第三章 車輪強度校核及有限元分析 為了對作品進行優化設計與強度校核，應用CATIA、ANSYS等軟件進行建模、仿真分析、強度校核。 3.1對車輪進行強度校核 為了對車輪進行強度校核，首先利用CATIA建立車輪簡化模型，并將模型入ANSYS。然后對車輪進行網格劃分，并對模型施加約束與載荷。最后對模型進行求解，并查看后處理結果。 分析結果顯示： （1）輪轂與半軸接觸部位變形量最大為，對于輪轂來說此值很小其變形量在可接受范圍內。 （2）輪輞正應力變化范圍是-6.3e5pa至2.1e5pa，應力值較小，滿足要求。 （3）等效彈性應變值變化范圍是9.0e-10m至1.1e-5m之間，應變值較小，滿足要求。 （4）剪切彈性應變值變化范圍是-1.6e-6m至1.5e-6m之間，應變值較小，滿足要求。 由以上分析可知：車輪變形及應力較小，車輪強度足夠。 3.2對減振輪輻進行強度校核 為了對減震輪輻進行強度校核，按照建模、導入、施加約束與載荷、求解與后處理的步驟對減震輪輻的套筒進行強度分析。 分析結果顯示： 內套筒的最大應力為72.9Mp，內套筒選用45鋼作為材料，取安全系數為1.5，需用應力為236.6 MPa，內套筒的最大應力小于許用應力，故設計安全。 3.3對凸輪進行強度校核 為了對調節機構的凸輪進行強度校核，按照建模、導入、施加約束與載荷、求解與后處理的步驟對減震輪輻的套筒進行強度分析。 分析結果顯示： （1）凸輪由外至中心變形量的變化范圍為112.3e-7—1.0e17m。最大變形量112.3e-7，處于可接受范圍內。 （2）凸輪所受等效應力最大值為3.1e7Pa，處于安全范圍內。 （3）凸輪等效彈性應變值在1.7e-6至1.6e-4之間，剛度符合要求。 綜上可知凸輪設計可滿足要求。 3.4本章小結 應用CATIA、ANSYS等軟件，按照建模、仿真分析、強度校核的順序，對作品強度要求較高的零件及機構進行有限元分析及強度校核，確保車輪、減震輪輻、凸輪等的強度滿足設計要求。

第4章 主動智能減振輪ADAMS仿真分析

 為了對車輪的減振效果進行評估，利用ADAMS軟件，對作品進行了仿真分析。 4.1減振輪的仿真建模 4.1.1 主動智能減振輪模型參數 主動智能減振輪模型參數如下： 　 （1）輪胎輪輞質量：50Kg； 　　（2）簡化到轉向節的質量400Kg（假設車輛為1.6噸，軸荷分配為1:1）； 　?。?/span>3）彈簧減振器的質量忽略不計； 　?。?/span>4）輪胎剛度為：300N/mm； 　　（5）輪輻剛度為：292N/mm;阻尼為：10N/(mm/s)； 　?。?/span>6）路面沖擊載荷：500N（利用stpep函數模擬路面沖擊：STEP(time, 0 ,500 , 0.01 , 0 )）。 　?。?/span>7）路面正弦函數輸入：；f為路面輸入的頻率。 　　　 注：系統輸入通過作用在代表輪胎彈性的彈簧下端的啞物體（無質量和尺寸，圖中黃色物塊）上的位移輸入來模擬。 4.1.2 ADAMS建模過程 ADAMS建模過程如下： 　?。?/span>1）在輪輻和輪心質量塊之間建立6個均布的彈簧阻尼； 　?。?/span>2）在輪胎和地面之間建立彈簧模擬輪胎的彈性； 　?。?/span>3）在輪輻和輪心質量之間建立固連輻，使輪心和輪輞可以鎖止或移動用來做比較試驗； 　?。?/span>4）在輪胎模擬彈簧下端建立啞物體（便于施加振動輸入），并在啞物體上施加預定輸入。 首先在ADAMS中分別建立普通車輪與自適應減震車輪的震動模型，然后對模型施加約束，然后給車輪施加一定規律的振動，最后求解車輪輪心處的振動響應曲線。 4.2減振輪與普通車輪的減振對比仿真實驗 　　為了驗證減振車輪減振的有效性，首先對比車輪上有無減振阻尼器的對比效果，用stpe函數模擬10mm的路面沖擊，模擬函數為STEP(time, 0 ,10 , 0.01 , 0 )，　　 對比結果的輪心位移曲線，輪心的加速度曲線可知，增加了輪輻彈簧阻尼，能有效實現減振效果。 4.3不同沖擊載荷下的減振仿真實驗 仿真實驗均以正弦沖擊載荷進行模擬，幅值為10mm，模擬不同頻率沖擊下的主動智能減振輪的減振效果實驗，實驗分別對10Hz、20Hz和50Hz下沖擊載荷進行仿真分析。 隨著沖擊載荷頻率的增大，減振效果越好，證實了主動智能減振輪的彈簧阻尼減振的有效性。 4.4不同輪輻彈簧剛度下的減振仿真實驗 　　主動智能減振輪的另一特性就是可以根據行車路況和駕駛員操作信息，采用主動減振調節的方式改變主動智能減振輪輪輻上彈簧阻尼的剛度，輪輻上的彈簧剛度是同過2個不同剛度系數的彈簧并聯，控制系統調整彈簧阻尼系統的變形即可改變其剛度，為了驗證此主動減振調整方案的有效性，開展不同剛度下的減振仿真實驗。 　　沖擊載荷為正弦信號，對比彈簧剛度在200、300、500 N/mm下的減振分析，實驗結果如圖6.13所示，由圖可知系統穩定后輪心的振動衰減到2mm的范圍內，在彈簧剛度分別為200、300、500 N/mm，系統達到穩定時間分別為1.2s、2s和3s，輪輻彈簧剛度會影響到系統達到穩定地時間，即衰減振動的速度。且剛度越大，衰減時間越長，衰減越慢。 4.5本章小結 設計的主動智能減振輪比普通車輪的減振效果好，能較好的對不同頻率下的沖擊載荷進行減振，并隨著沖擊載荷頻率的增大，減振效果越好；不同的彈簧剛度的減振效果不同，因此根據路況調整彈簧剛度的變化以改善行車舒適性具有可行性，如果配合使用變剛度的彈簧（非線性彈簧）和減振器（阻尼）將對減振效果有大幅度的提高。

 第5章 主動智能減振輪的臺架振動實驗

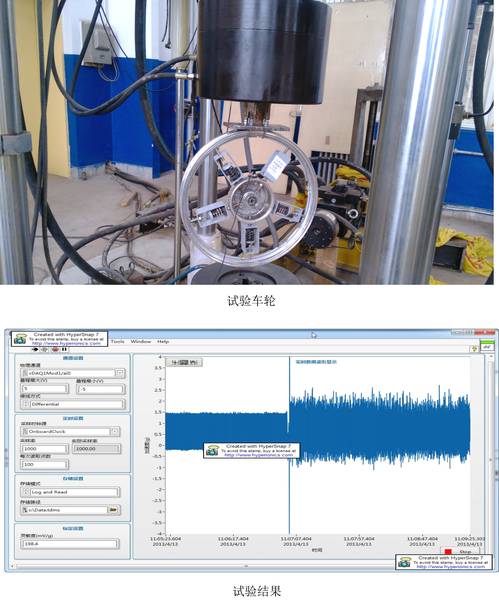

 5.1實驗?zāi)康?/span> 為了進一步驗證項目設計的合理性與科學性，并檢驗自適應減震車輪的減震效果，制作了制作了作品的第一代模型，并進行了臺架實驗。 5.2臺架實驗的原理 一般認為路面不平度的波長范圍0.1m-100m，幅值1mm-200mm，考慮車速一般路面譜頻率范圍0.1-30Hz，選擇10HZ為其工作頻率來模擬車輪減震的原理，并用傳感器檢測輪心處的振動響應。通過輸入與輸出之間的對比來確定車輪的減震性能。 5.3臺架實驗的設備 臺架實驗的設備主要包括激振平臺、振動傳感器、采集卡、計算機、減震車輪模型等。 5.4實驗步驟 實驗的步驟如下： 　　1、逐一檢查設備，確保其準確可靠； 　　2、調整減震車輪模型的彈簧至相應的位置； 　　3、將減震車輪模型固定于CRIMS SDS500電液伺服試驗機夾持端； 　　4、對傳感器、采集卡、筆記本進行電氣連接，并用開關電源進行供電； 　　5、將傳感器的磁座固定于車輪的輪心處，并控制CRIMS SDS500電液伺服試驗機進行一定規律的振動； 　　6、筆記本顯示并記錄輪心出的振動響應曲線； 　　7、將傳感器磁座固定于CRIMS SDS500電液伺服試驗機夾持端，測量并記錄振動曲線； 　　8、試驗結果處理與分析； 　　9、得出結論。 5.5實驗結果 實驗結果顯示：當輸入頻率為10Hz，振幅為1.070mm時，輸入的振動加速度的最大值為-3—3每秒平方米，自適應減震車輪模型輸出地振動加速度為-1.5—1.5每秒平方米。由此可預見自適應減震車輪模型能夠大大減小車輛的震動。 第6章 結論 6.1結論 針對現有車輛減振均采用在車橋和車身上間設置懸架減振器的方式來實現車輛減振而無法保護車橋/轉向橋的問題，提出了在車輛輪輻上設計彈簧減振系統實現保護車橋/轉向橋在內的減振系統；采用套筒分級固定彈簧的方式實現可變剛度的彈簧減振系統，用蝸輪蝸桿的調控結構來實現彈簧減振系統剛度的分級調整，設計了主動智能減振輪，對設計的結構強度進行了有限元分析；為提高車輛舒適性，采集車輛行車參數，設計了減振車輪的主動調整控制系統和策略；對主動智能減振輪進行了減振實驗，證實了主動智能減振輪的減振性能，得出了以下結論： 　　（1）首次提出了在車輛輪輻上設計減振機構，用套筒、彈簧、阻尼和凸輪調節機構、控制系統、輪輞設計了主動智能減振輪，實現包括車橋/轉向橋的減振保護，通過ADAMS仿真和臺架試驗驗證了減振車輪的減振性能； 　　（2）采用套筒和分段不同剛度的彈簧，通過改變彈簧壓縮量設計了剛度可調的彈簧減振系統； 　　（3）采用凸輪轉盤的結構設計了各輪輻彈簧阻尼減振系統伸縮量的調整機構，并用蝸輪蝸桿和步進電機的傳動方案實現了對凸輪轉盤進行驅動調整； 　?。?/span>4）采用STM32F103VET6芯片構建了主動智能減振輪的調整控制系統，以CAN總線通訊的方案獲取了行車車速、轉向角等參數，以振動加速度傳感器獲取車輛振動信息，通過建立主動智能減振輪的控制策略，控制步進電機實現主動智能減振輪的主動控制； 　　（5）采用分級調整的控制策略，以行車速度、轉向角和振動加速度等參數實現主動智能減振輪調整策略，并根據各參數的等級實現不同減振性能的調控； 　?。?/span>6）采用ADAMS對不同的彈簧減振系統的剛度和不同頻率的沖擊載荷進行試驗，結果表明主動智能減振輪能有效對不同頻率的沖擊載荷進行減振，頻率越高減振性能越好；不同的彈簧剛度的減振效果不同，為采用分段調整剛度的主動減振控制提供依據； 　　（7）對設計的自適應減振論的樣機進行了激振臺架試驗，結果表明主動智能減振輪能有效實現減振。

設計、發明的目的和基本思路、創新點、技術關鍵和主要技術指標

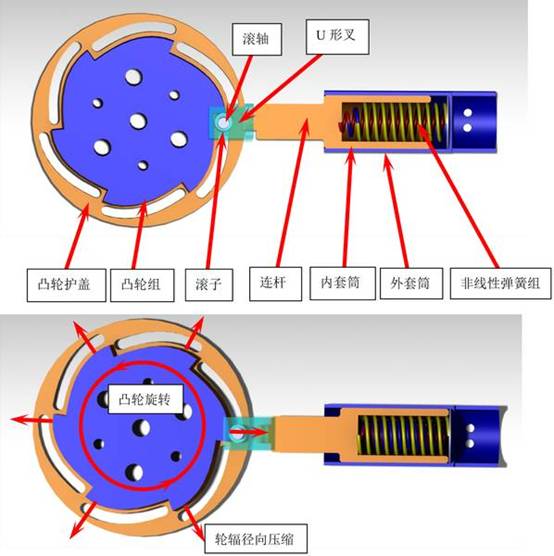

1、目的： 針對現有車輛減振均采用在車橋和車身之間設置懸架減振器的方式來實現車輛減振而無法保護車橋/轉向橋的問題，提出了在車輛輪輻上設計彈簧減振系統以實現保護車橋/轉向橋在內的減振系統，具備主動減振調整功能，與懸掛減振系統配合使用，進一步提高行車舒適性和安全性。 2、基本思路： 采用套筒分級固定彈簧的方式實現可變剛度的彈簧減振系統，用步進電機和蝸輪蝸桿及凸輪組成的調控結構來實現彈簧減振系統剛度的分級調整，設計了主動智能減振輪，并對設計的結構強度進行了有限元分析；采用STM32控制芯片設計了主動控制系統采集車輛行車參數，根據行車參數設置了減振車輪的主動分級調整策略；采用ADAMS對不同剛度和不同沖擊載荷下減振輪的減振性能進行分析，并對設計的樣機進行了臺架測試試驗，試驗結果表明主動智能減振輪具有良好的減振性能，在不同彈簧剛度具備不同的減振性能，主動智能減振輪能有效對不同沖擊載荷實現減振。。 3、創新點 （1）與現有的懸掛減振方式不同，首次在輪輻上設計減振機構實現車輛減振，實現路面工況自適應減振； （2）采用機電控制技術，實現減震系數的智能調節。 4、技術關鍵： （1）設計科學的輻式減振機構，使其受力合理，在行車過程中保持車輪的動平衡； （2）根據行車的傳感器信息和駕駛意圖，建立合理的自適應調節控制模型。(收起)

科學性、先進性

該作品與現有的車輪相比有以下特點： 1、在輪輻上引入了減振系統，從而增強了車輪的減振性能； 2、此種輪輻的減振狀態可根據行車狀況和路況自動調節； 3、車輪的減振狀態是由自適應智能調節系統來控制的。 4、車輪減振狀態的調節機構采用凸輪機構，原理簡單，真實可靠； 5、電控模塊的執行器采用步進電機，控制靈活； 6、步進電機和凸輪調節機構之間采用渦輪蝸桿機構，可實現單向調節，可大大減小步進電機的工作量。

同類課題研究水平概述

車輛行駛平順性的優劣直接關系到乘員的舒適性,并涉及汽車動力性和經濟性的發揮,影響到零部件的使用壽命,所以它是同類車在市場競爭爭取優勢的一項重要性能指標。而減震技術是確保車輛具有良好的行駛平順性和安全性的有效保障。為了使車架與車身的震動迅速衰減,改善汽車行駛的平順性和舒適性。 　　現有車輛一般采取在懸架系統上安裝減震器和安裝充氣輪胎兩種減震方式配合的方法減震。懸架減震效果較好，但是其減震保護范圍小，僅限于車輛懸架以上部分。輪胎可以從震動的根源來減小震動，但是輪胎減震存在減震作用不明顯的缺點。這樣處于車輪和懸架之間的底盤部分就處于較大的震動沖擊下，使得此處的零件容易損壞。 　　自適應減震車輪采取在輪輻上安裝減震裝置的方式，既可大大提高車輪的減震效果，又可減弱路面沖擊對汽車底盤的破壞作用，從而提高車輛的舒適性和耐久性。
