簡介：

通過輪腿式載運平臺的設計，可以大大改善目前的裝備運輸平臺不能滿足戰場環境日益復雜化對多適應性作戰平臺的需求，提升我軍在多種復雜戰場環境下的有效戰斗載荷，提升部隊綜合戰斗力；在民用方面，可以有效克服復雜環境下的運輸，探測等傳統性難題，為新一代智能化多適應性機器人的開發提供新的思考。

1

2

詳細介紹：

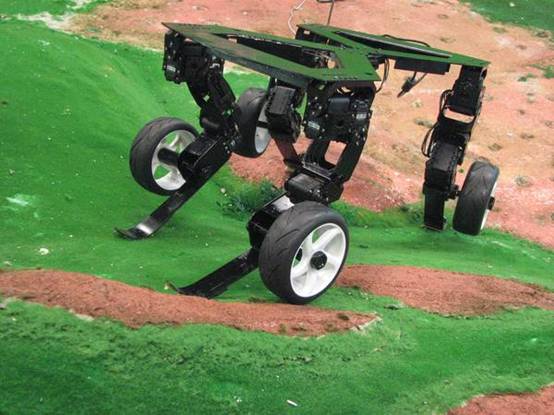

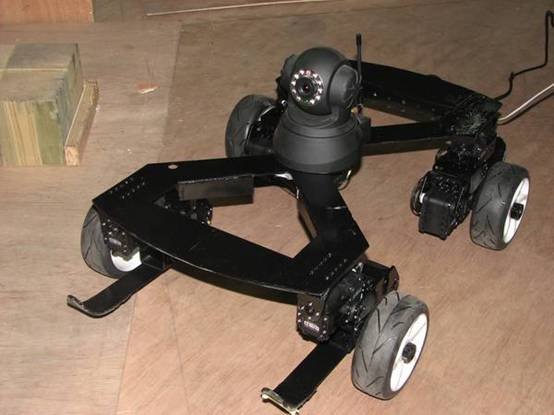

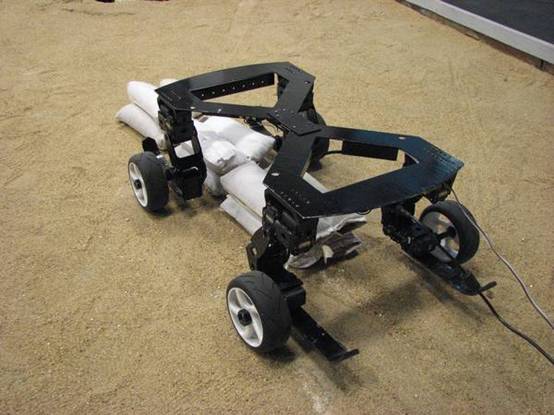

當前我軍作戰樣式日趨多樣化，輪式載運平臺無法適應復雜作戰環境的矛盾日益突出，腿式載運平臺的機動性又無法滿足機動性需求。在此背景下我們設計了該款基于輪腿復合結構的多適應性作戰平臺原型。在輪腿復合結構的創新結構設計基礎之上，平臺采用零力矩點（ZMP）理論行走控制算法進行步態規劃，通過Matlab圖形化界面對平臺進行有效控制，結合運動模態切換，使之對各類環境具有全面的適應性。作為該平臺實現了輪式模態的前進、后退、轉向，腿式模態的前進、后退、轉向，輪式、腿式模態轉換以及一定環境下的越障等功能。 此原型經過改造和升級可以搭載檢測和武器裝置，成為真正意義上的多適應性載運平臺，技術成熟之后，將成為軍民兩用的典范。例如，野戰環境中，無論是平坦大路還是連綿丘陵，平臺都可以滿足作戰需求，大型化可以作為多功能載運平臺，小型化可以作為無人探測武器。搭載救護設備后，可以作為救援運輸機器人，廣泛運用于復雜環境下的搜救工作等。

設計、發明的目的和基本思路、創新點、技術關鍵和主要技術指標

一、基本思路 1、問題提出 當前地面平臺多采用輪式，這與輪式平臺結構簡單、技術成熟、速度快等特點分不開，但輪式平臺也存在對路面要求較高，越障能力較弱的突出缺點。 2、問題解決 （1）我們提出了一種新型的輪腿復合結構。 （2）使用零力矩點軌跡規劃的步態控制方法。 （3）我們將實現平臺的運動模態的無擾切換，適應不同的戰場環境。 二、創新點 本作品的創新點主要包括： 1、新型輪腿復合結構設計。 2、實現輪式、腿式和輪腿混合式的運動模態，滿足對多適應性載運平臺的需求。 3、針對不同環境實現連續無擾的運動模態切換。采取常規機器人無法實現的完全混合運動模態，可以實現四肢的輪腿結構的任意組合。 三、技術關鍵點和主要技術指標 1、四足機器人的步態規劃技術與四足協調控制技術 2、無線傳輸?shù)膶崿F(xiàn)，圖像無線采集 3、智能舵機控制的學習和開發 4、創造性的結構設計和仿真 5、場景構建與路徑規劃 四、技術指標 輪式運動模態的前進、后退、轉向、原地轉向；腿式運動模態的前進、后退、原地轉向、障礙穿越；混合運動模態的展示等。

科學性、先進性

一、針對輪腿復合結構創新設計 我們提出了一種新型的輪腿復合結構，平臺中車輪位于小腿中部，這樣利用腿式機構的可折疊性，在輪式運動過程中，腿部機構和車體連接為一體，而當采用四足步行移動方式時，車輪又作為腿部機構的一部分，兩種模態相互之間不發生干擾，充分發揮輪式移動和腿式移動方式各自的優點，避免各自的缺點。模態之間的切換是利用腿部機構的彎曲運動，避免了另外設計專用的轉換機構，減少了轉換時間。 二、針對運動控制系統設計和步態規劃 使用零力矩點軌跡規劃的步態控制方法。該方法由于有效地使用了基于模型的步態控制方法，降低了采用動力學規劃方法的計算復雜度，滿足了算法實時性的要求。 三、針對多模態切換控制問題 模態切換在初期采用有線控制器，到達指定位置后，采用手動下達切換指令，實現模態的切換。到后期技術成熟，我們可以采用組件中的Zigbee無線通信模塊嘗試實現模態的無線遙控,并嘗試加載傳感裝置通過模式識別來區分結構化環境和非結構化環境，實現運動模態的自動切換。

使用說明,技術特點和優勢,適應范圍,推廣前景的技術性說明,市場分析,經濟效益預測

一、技術特點及優勢 1）提出和實現了新式的輪腿復合結構。 2）基于零力矩點算法的步態規劃和控制系統設計，基本實現了平臺的穩定控制。 3）無擾的模態切換，使平臺能夠滿足多功能作戰平臺的需求。 二、推廣前景及市場分析 該多適應性載運平臺原經過改造和升級不僅可以搭載更多的檢測和武器裝置，實現其真正意義上的多適應性多功能載運平臺功能。極大滿足日趨復雜化的戰場和搜救環境對多功能載運平臺的需求。例如，野戰環境中，目前的作戰平臺只能在結構化環境下才能提供有效的戰略戰術支撐，而我們的多適應性作戰平臺升級后能夠在不同的環境下自由切換運動模態，無論是平坦大路還是連綿丘陵都可以滿足作戰需求。除此之外，在搭載探測和必要的救護設備后，亦可以作為救援運輸機器人，廣泛運用于復雜環境的搜救工作。 綜上所述，該作品經過升級后可以廣泛應用于軍事和日常生產生活中，具有成本低、效率高、易操作等優點。

同類課題研究水平概述

一、國外同類課題研究水平概述 近年來美國研制的Bigdog是腿式地面平臺的典范之作，其精巧的結構設計、卓越的控制性能、超強的負載能力展現出廣闊的軍事應用前景。履帶式移動系統具有較好的越野能力，結構緊湊，動載荷小，適用于多種地形，尤其是松軟易沉陷環境，但過高的自重以及由此導致的高能耗限制了它的推廣應用。 輪腿復合結構地面無人平臺的基本思想是地面無人平臺的移動系統由輪式與腿式兩套獨立的移動子系統構成，其中輪式移動子系統以現有汽車的輪式移動系統為原型，腿式移動子系統以新型的模式化機器人舵機來實現。 二、國內同類課題研究水平概述 我國四足移動機器人的研究從80年代開始，也取得了一系列的成果，積累了一定的研究經驗，研制成功一批四足機器人樣機。吉林工業大學從2O世紀7O年代開始，由陳秉聰教授和莊繼德教授分別帶領兩個研究小組，開始進行非常規行走機構的研究。1985年，陸懷民博士研制出一臺具有兩條平行四邊形腿的步行機耕船試驗臺車，在土槽試驗中表現出較高的牽引效率，主要用于無硬底層的水田耕作。1991年，上海交通大學馬培蓀等研制出JTUWM 系列四足步行機器人JTUMM—III。另外，1989年，北京航空航天大學在張啟先教授的指導下，孫漢旭博士進行了剛性足步行機的研究，試制成功了一臺四足步行機，并進行了步行實驗。清華大學機器人及智能自動化實驗室正在研制QW-1四足全方位步行機器人。輪腿混合式移動系統兼有輪式和腿式移動系統的功能和特點，經過多年研究和發展，已經研制出多種結構形式，從結構和功能上大體上可以分為兩類： 第一類從結構上來看就是將“輪”安裝在“腿”的末端，功能上既能夠以單一方式移動，又可以兩種移動系統同時發揮作用，以混合方式移動。 第二類從結構上來看“輪”和“腿”完全分離，移動中兩者或同時發揮作用以混合式移動，或采用單一方式移動。這種結構可以充分發揮輪式承載能力大的特點，載荷主要由輪式機構承受，腿式機構增大了路面附著力，可用于越障。
