新型多功能傾轉涵道無人機

新型多功能傾轉涵道無人機

簡介：

該作品是在對現有無人機進行深入研究的基礎上，針對其自身存在的一些不足，并且面向我國艦載無人機的發展現狀和要求，以及無人機在城市、山地、森林等復雜環境下使用的要求，基于全新理念研發的一款新型無人機，兼具無人直升機和固定翼無人機的優點，既有效解決了現有涵道無人機飛行速度慢，控制復雜等不足，又克服了傳統無人直升機飛行控制耦合嚴重、旋翼槳葉外露導致安全性差以及噪音大等一系列問題，具有廣闊應用前景。

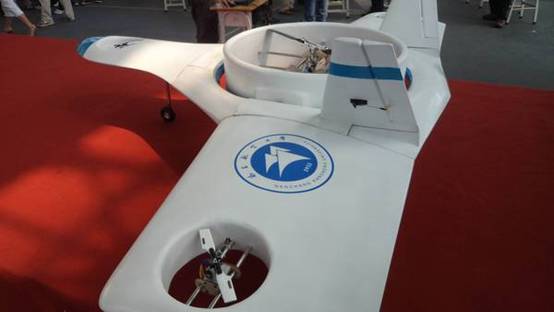

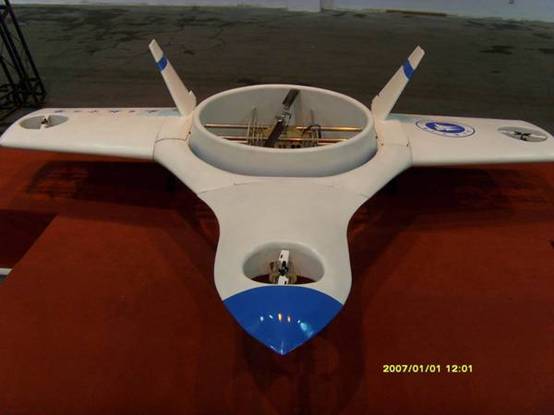

1

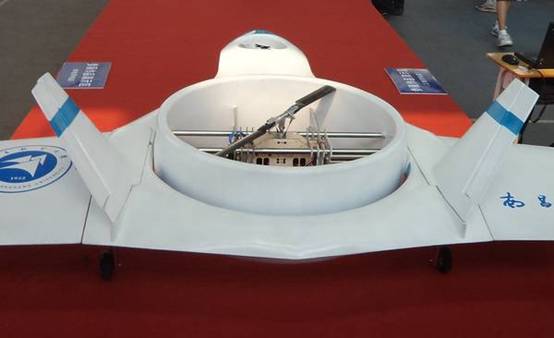

2

詳細介紹：

該作品是在對現有無人機進行深入研究的基礎上，針對其自身存在的一些不足，并且面向我國艦載無人機的發展現狀和要求，以及無人機在城市、山地、森林等復雜環境下使用的要求，基于全新理念研發的一款新型無人機。 該無人機既有以下特點： 1、采用無尾、翼身融合布局，使得該無人機具有優良的氣動性能； 2、采用可傾轉中央涵道設計，使該無人機既具備垂直\短距起降和懸停性能，又能實現高、低速前飛和向后倒退飛行，兼具無人直升機和固定翼無人機的優點，該無人機還具有優良的空中減速性能； 3、采用三涵道姿態控制設計，每個涵道的動力面和控制面完全獨立，克服了傳統無人直升機飛行控制耦合嚴重的問題，有效保障了飛控系統的可靠性和穩定性； 4、可靠的涵道傾轉機構設計，保證了涵道傾轉的穩定性和精確性； 5、采用模塊化結構設計，將整機分為七大模塊，安裝和拆解方便快捷，大大減少了飛機所占的空間，便于運輸； 6、采用涵道旋翼設計，全部槳葉內置在涵道中，提高了復雜環境下飛行的安全性。

該無人機的控制原理如下： 1、通過調節三個姿態操控涵道內副旋翼的槳距和轉速來改變?nèi)齻€(gè)姿態操控涵道產生的拉力大小，形成縱向控制力矩來控制該無人機的縱向姿態。 2、當該無人機處于垂直起降和懸停狀態時，通過調節上、下主旋翼的轉速，產生偏轉力矩來控制該無人機的航向姿態；當該無人機處于前飛狀態時，通過方向舵來控制該無人機的航向姿態。 3、通過反向調節機翼翼尖部位兩個姿態操控涵道內副旋翼的槳距和轉速使兩個姿態操控涵道產生的反向的拉力，從而控制該無人機的橫向滾轉姿態。

 該無人機的五種典型工作狀態的描述如下： 1、垂直起降。中央涵道內兩個主旋翼等速反轉，產生豎直向上的拉力平衡飛機的重量，同時通過控制三個姿態操控涵道內副旋翼的槳距和轉速，產生飛機所需要的縱向配平力矩和滾轉配平力矩。此時飛機為直升機飛行模式。 2、空中懸停。通過控制中央涵道內兩個主旋翼的槳距和轉速使其產生的升力剛好能平衡飛機的重量，從而使飛機處于懸停狀態，同時通過控制三個姿態操控涵道內副旋翼的槳距和轉速，產生飛機所需要的縱向配平力矩和滾轉配平力矩，保證飛機懸停狀態的穩定性；通過調節上、下主旋翼的槳距和轉速，產生偏轉力矩，使飛機原地旋轉，實現航向控制。此時飛機為直升機飛行模式。 3、低速前飛。通過操控涵道傾轉機構使中央涵道向前逐漸傾轉到一定角度，同時控制兩個主旋翼的槳距和轉速使其既能平衡飛機的部分重量，又能產生一定的推力并以最佳的推進效率來推動飛機低速飛行，通過控制三個姿態操控涵道內副旋翼的槳距和轉速，產生飛機所需要的縱向配平力矩和滾轉配平力矩，保證飛行的穩定性，此時飛機處于由直升機模式向固定翼飛機模式過渡的飛行模式。 4、高速前飛。此時飛機已達到一定速度，機翼產生的升力已能夠平衡飛機的重量，通過操控涵道傾轉機構使中央涵道向前逐漸傾轉到90°，同時控制兩個主旋翼的槳距和轉速使其以最佳的推進效率來推動飛機高速飛行，通過控制三個姿態操控涵道內副旋翼的槳距和轉速，產生飛機所需要的縱向配平力矩和滾轉配平力矩，保證飛行的穩定性。此時飛機完成由直升機模式向固定翼飛機模式的過渡，為固定翼飛機飛行模式。 5、空中減速或向后倒退飛行。通過操控涵道傾轉機構使中央涵道向后逐漸傾轉到一定角度，同時控制兩個主旋翼的槳距和轉速使其既能平衡飛機的部分重量，又能產生一定的反推力并以最佳的推進效率來降低飛機的飛行速度或推動飛機向后倒退飛行，通過控制三個姿態操控涵道內副旋翼的槳距和轉速，產生飛機所需要的縱向配平力矩和滾轉配平力矩，保證飛行的穩定性，此時飛機處于由固定翼飛機模式向直升機模式過渡的飛行模式。 該無人機既有效解決了現有涵道無人機飛行速度慢，控制復雜等不足，又克服了傳統無人直升機飛行控制耦合嚴重、旋翼槳葉外露導致安全性差以及噪音大等一系列問題，可作為艦載無人機，用于軍情偵察、反恐和反潛掃雷等；也可在城市、山區、森林等復雜環境下進行火災汛情監測、森林巡查、輸油管道監察、核泄漏探測、指揮交通、追捕逃犯、空中攝影和廣告宣傳等，是一種具有廣闊應用前景的無人飛行器。

設計、發明的目的和基本思路、創新點、技術關鍵和主要技術指標

1、設計目的 本作品是針對我國艦載無人機的發展現狀和要求，以及無人機在城市、山地、森林等復雜環境下使用的要求，基于全新理念研發的一款傾轉涵道無人機，旨在研究傾轉涵道無人機總體設計的關鍵技術、涵道在傾轉過程中的空氣動力學特性以及傾轉涵道無人機的飛行控制特性，為我國傾轉涵道無人機的總體設計技術和自主飛行控制技術提供技術儲備和積累設計經驗，推動我國涵道式無人機技術的快速發展。 2、基本思路 在涵道無人機技術的基礎上融入傾轉旋翼技術和涵道姿態控制技術，以解決現有涵道無人機飛行速度較慢、控制較為復雜等問題，采用涵道旋翼設計且各涵道動力面和控制面相互獨立以克服傳統無人直升機飛行控制耦合嚴重、旋翼槳葉外露導致安全性差以及噪音大等一系列問題，以促進我國艦載無人機的發展和無人機在城市、森林和山區等復雜環境的應用。 3、創新點 1）無尾、翼身融合氣動布局； 2）可傾轉中央涵道設計； 3）三涵道姿態控制設計； 4）模塊化結構設計。 4、技術關鍵 1）分析論證傾轉涵道無人機的總體設計方案，確定其氣動布局并進行總體參數選擇； 2）設計可傾轉中央涵道和姿態控制涵道； 3）設計可靠的涵道傾轉機構； 4）建立傾轉涵道無人機的氣動計算模型； 5）研究傾轉涵道無人機的飛行控制特性。 5、主要技術指標 機長：2192.5mm，翼展：2886mm，中央涵道直徑：800mm，姿態控制涵道直徑：250mm，最大起飛重量：20kg，有效載荷：5kg。

科學性、先進性

現有涵道無人機的不足之處： 1.采用固定式涵道設計，并在涵道下方設置一些舵面來控制其飛行姿態，控制較復雜且控制效果不理想； 2.通過傾斜機身實現前飛，飛行速度較低； 本作品的突出技術特點和優勢： 為克服現有涵道無人機飛行速度較慢、控制較為復雜等問題，本作品是將傾轉旋翼技術和三涵道姿態控制技術融入現有涵道無人機技術后得到的一種創新型的解決方案，其突出技術特點和優勢如下： 1、采用無尾、翼身融合布局，使得該無人機具有優良的氣動性能； 2、采用可傾轉中央涵道設計，使該無人機既具備垂直\短距起降和懸停性能，又能實現高、低速前飛和向后倒退飛行，兼具無人直升機和固定翼無人機的優點，該無人機還具有優良的空中減速性能； 3、采用三涵道姿態控制設計，每個涵道的動力面和控制面完全獨立，克服了傳統無人直升機飛行控制耦合嚴重的問題，有效保障了飛控系統的可靠性和穩定性； 4、可靠的涵道傾轉機構設計，保證了涵道傾轉的穩定性和精確性； 5、采用模塊化結構設計，便于運輸。

同類課題研究水平概述

眾所周知，近年來無人機因其鮮明的技術特點在軍事和民用領域都獲得了廣泛應用和飛速發展，尤其在軍事偵察、反恐、公安、消防、森林巡查、核泄漏探測以及救災等領域具有廣泛的需求，它代表著未來航空器的一個重要發展方向。 從二十世紀五十年代到現在先后涌現出了許多獨特的小型無人飛行器。如美國西科斯基公司為多用途安全與監視任務平臺項目而成功研制了“Cypher”無人驗證機，有Cypher-Ⅰ及其改進型Cypher-Ⅱ兩個型號，“Cypher”系列屬于混合布局的涵道旋翼飛行器，結合了涵道技術和共軸推進旋翼的概念，將共軸槳葉，遙控操作，先進的電子設備綜合在了一起。與暴露式槳葉的設計相比更為安全。2001年，美國國防部高級研究計劃局啟動了建制無人機(計劃，在該計劃下，美國霍尼韋爾公司研制了OAV－II無人機，該無人機有效載荷9kg，使用一個30 kW的重油發動機來驅動，可以續航2h、飛行16km。美國極光公司為此研制的金眼涵道無人機采用了尾部穩定翼以及涵道外部可拆卸的活動機翼，其目的是提高其在平飛狀態時的飛行穩定性和飛行速度。 歐洲各國也在緊鑼密鼓的開展新型無人機的研究，如英國于2006年推出了其最新研制的碟形無人飛行器——GFS項目，該飛行器靠電池提供能量，能夠垂直起飛和降落，美國國防部十分關注此項設計，經過“GFS”飛碟盤旋飛行和操控示范，美國國防部已簽訂了定制合約；新加坡也推出了自己的涵道式無人機Fantail，該機采用直流無刷電動機作為螺旋槳驅動機構，具有垂直起降以及水平高速飛行的能力。 我國無人機研制也走過了四十年的發展歷程，近年來也在無人機領域明顯加快了研究進程。要特別一提的是中國航天科工集團研發的“跳棋”涵道無人機，該涵道無人機采用油動發動機，三葉螺旋槳和氣動舵面設計，具有垂直起降能力，可在目標上空進行長時間懸停監視；最近哈爾濱盛世特種飛行器有限公司也聯合中國航天科工集團第四研究院與哈爾濱工業大學航天學院共同研發了一種單槳涵道式無人機試飛成功。 但目前所有涵道無人機均是通過傾轉涵道，也就是要翻轉機身來實現前飛，雖然起降、懸停能很好實現，但飛機姿態變化較大，飛行速度和變姿穩定性還不太理想，這也是今后需重點解決發展的問題。如能把涵道與傾轉旋翼結合起來，這些問題或有改善。
