無人機艦隊激光測繪自主地圖，幫助搜尋迷路的徒步旅行者

無人機艦隊激光測繪自主地圖，幫助搜尋迷路的徒步旅行者

該系統允許無人機在GPS信號不可靠的茂密森林樹冠下協助探索地形。

在森林中尋找迷路的徒步旅行者可能是一個困難和漫長的過程，因?yàn)橹鄙龣C(jī)和無人機無法從茂密的樹冠中瞥見。最近，有人提議，能夠在樹間來回穿梭的無人駕駛飛機可以幫助這些搜索。但用于引導飛機的GPS信號在森林環境中可能不可靠或不存在。

在實驗性機器人國際研討會(International Symposium on Experimental Robotics conference)上，麻省理工學院(MIT)的研究人員描述了一種無人機編隊在濃密的森林樹冠下協同搜索的自主系統。無人機只使用機載計算和無線通信——不需要GPS。

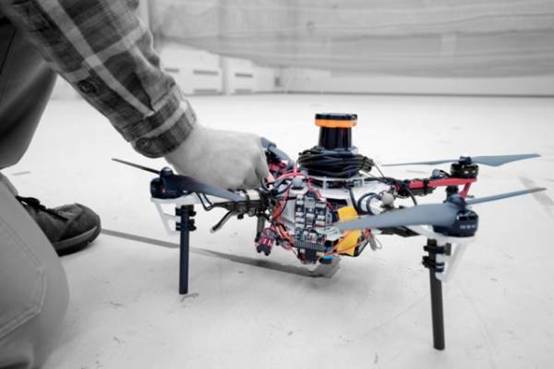

每個自主四旋翼無人機都配備了激光測距儀，用于位置估計、定位和路徑規劃。當無人機四處飛行時，它會創建一個單獨的三維地形地圖。算法幫助它識別未被探索和已經被搜索的地點，這樣它就知道什么時候它已經完全映射了一個區域。一個離線地面站將多架無人機上的個人地圖融合成一個全球3D地圖，由救援人員進行監控。

在現實世界中，雖然目前的系統中還未實現，但無人機將配備目標檢測功能，以識別失蹤的徒步旅行者。一旦定位成功，無人機就會在全球地圖上標出徒步旅行者的位置。然后，人類可以利用這些信息來計劃救援任務。

論文第一作者、航空航天學院(AeroAstro)研究生田玉倫(Yulun Tian)表示:“從本質上講，我們正在用一隊無人機取代人類，以提高搜救過程中的搜索效率。”

研究人員測試了多架無人機，模擬了隨機產生的森林，并在美國宇航局蘭利研究中心的森林區域測試了兩架無人機。在這兩個實驗中，每架無人機都在大約兩到五分鐘內繪制出了大約20平方米的地圖，并將它們的地圖實時地結合在一起。無人機還在多個指標上表現良好，包括完成任務的總體速度和時間、森林特征的檢測以及地圖的精確合并。

在每架無人機上，研究人員都安裝了一個激光雷達系統，該系統通過發射激光束和測量反射脈沖，對周圍障礙物進行二維掃描。這可以用來檢測樹木;然而，對于無人機來說，單棵樹看起來非常相似。如果無人機不能識別給定的樹，它就不能確定它是否已經探索過某個區域。

研究人員給他們的無人機編程，讓它們識別多棵樹的方向，而這種方向要明顯得多。用這種方法，當激光雷達信號返回一個樹簇時，算法計算樹之間的角度和距離來識別這個簇。田說:“無人機可以利用這個獨特的特征來判斷他們是否曾經去過這個區域，或者這是否一個新的區域。”

這種特征檢測技術有助于地面站精確合并地圖。無人機通常會循環探測一個區域，在飛行過程中產生掃描結果。地面站持續監測掃描結果。當兩架無人機在同一簇樹上盤旋時，地面站通過計算無人機之間的相對變換合并地圖，然后融合單個地圖以保持一致的方向。

“計算相對變換告訴你應該如何對齊兩張地圖，這樣它就和森林的樣子完全一致，”田說。

在地面站，機器人導航軟件“同步定位和映射”(SLAM)——既能定位未知區域，又能追蹤該區域內的代理——使用激光雷達輸入來定位和捕捉無人機的位置。這有助于精確地融合地圖。

最終的結果是一張帶有3D地形特征的地圖。樹木呈現出從藍色到綠色的色塊，這取決于高度。未被探測的區域是深色的，但在無人駕駛飛機的拍攝下，它們會變成灰色。機載路徑規劃軟件告訴無人機在飛行過程中要一直探索這些未被探索的黑暗區域。田說，制作3-D地圖比簡單地將攝像機安裝在無人機上并監控視頻更可靠。例如，將視頻傳輸?shù)街醒胲囌拘枰罅繋挘@些帶寬在森林地區可能無法獲得。

一個關鍵的創新是一種新的搜索策略，讓無人機更有效地探索一個領域。根據一種更傳統的方法，無人機總是會搜索最接近的未知區域。然而，從無人機目前的位置看，這可能是任何方向。無人機通常飛行很短的距離，然后停下來選擇一個新的方向。

田說:“那不尊重?zé)o人機的動態。它必須停下來轉彎，這意味著它在時間和能量方面效率非常低，而且你無法真正加快速度。”

相反，研究人員的無人機在考慮當前方向的同時，探索最接近的可能區域。他們相信這可以幫助無人機保持更穩定的速度。這種策略——無人機傾向于呈螺旋狀飛行——覆蓋搜索區域的速度要快得多。“在搜救任務中，時間是非常重要的，”田說。

在論文中，研究人員將他們的新搜索策略與傳統方法進行了比較。與這一基線相比，研究人員的策略幫助無人機明顯覆蓋了更多的區域，速度快了幾分鐘，平均速度也提高了。

實際使用的一個限制是，無人機仍然必須與場外地面站進行通信以進行地圖合并。在他們的戶外實驗中，研究人員必須設置一個無線路由器，將每架無人機和地面站連接起來。未來，他們希望設計無人機在接近對方時進行無線通信，融合地圖，然后在分離時切斷通信。在這種情況下，地面站將僅用于監測更新后的全球地圖。
